打印头的锁无法拆下

如果在服务支持模式下进行前期维修工作后，打印头固定凸轮仍因某些故障锁住打印头，请按以下步骤移动打印头固定凸轮，解锁打印头。

Caution / 注意
  • 同时，在下面的步骤中转动齿轮时，请务必戴上厚手套，以免伤到手指。
  • 旋转PG电机的齿轮，同时检查打印头固定凸轮的位置，不要将其旋转到解锁状态。如果打印头旋转太多，打印头固定凸轮和打印头会相互干扰而不脱落。
  1. 关闭电源。

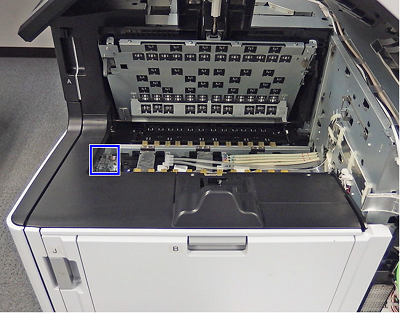

  2. 尽可能宽地打开收纸器单元。
  3. 拆下2颗螺丝和制动器。（S10：）
    • S10：C.B.SCREW, 3X6, F/ZN-3C
  4. 稍稍抬起并拆下反向导轨板。


    从前侧的定位销上释放反向导轨板的切口，再从后侧的定位销上释放反向导轨板的切口，然后拆下反向导轨板。

    Assemble / 組み立て

    安装反向导轨板时，将定位销(x2)和反向导轨板的孔(x2)对齐。
  5. 打开板箱

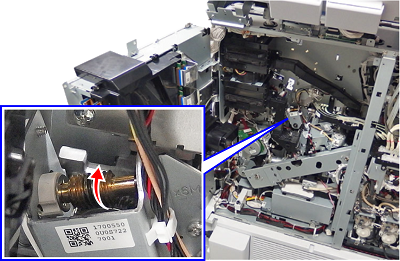

  6. 沿箭头方向旋转PG电机的齿轮，以解锁打印头。

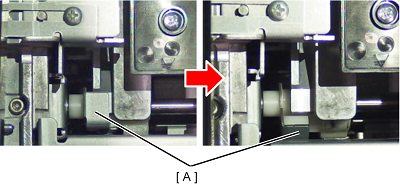

    锁定状态 解锁状态

    • (A) 打印头固定凸轮
