可选导纸轨安装步骤
需准备的物品
- 十字（+）螺丝刀

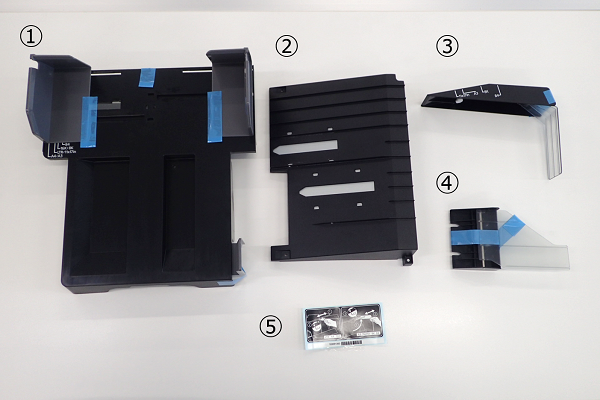

附带项目
| 否 | 名称 | 数量 |
|---|---|---|
| 1 | 可选收纸器 | 1 |
| 2 | 可选导纸轨 | 1 |
| 3 | 附件A | 1 |
| 4 | 附件B | 1 |
| 5 | 标签 | 1 |
安装步骤
- 拆下4颗螺丝并拆下SCN后盖。（S18：
）
- 滑动并拆下NFC盖。
Assemble / 組み立て- 若要安装NFC盖，先将四个支撑块插入凹槽，然后将盖滑向后方进行安装。
- 若要安装NFC盖，先将四个支撑块插入凹槽，然后将盖滑向后方进行安装。
- 拆下2颗螺丝。（S8：）
- 打开ADF盖。
- 拆下5颗螺丝并拆下ADF后盖。(S2:）
S2: C.SHOULDER S-TITE,3X5
Note / 補足拆卸时，松开2个卡钩和2个卡扣。
- 从ADF的左右侧铰链轴上拆下C型环。
- 将拆下的轴插入标记的孔中，并用C型环固定。
Note / 補足- ADF单元的开关角度可通过制动器轴的插入位置来更改。
- 上孔：开闭角度为65°（默认值）
- 下孔：开闭角度为0°（标记为“锁定”）
- 未插入：开闭角度为90°
- ADF单元的开关角度可通过制动器轴的插入位置来更改。
- 通过抬起ADF单元和SCN单元来抬起SCN臂。

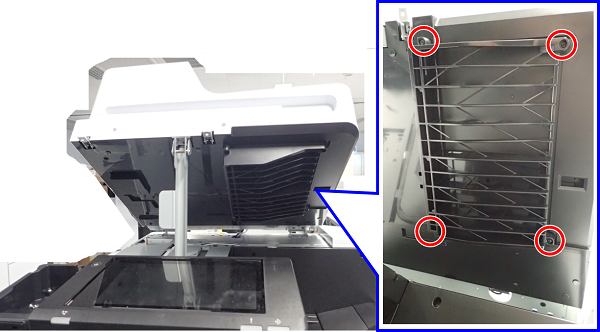

将SCN单元底部的支架轴插入SCN臂的凹槽中，并用SCN臂支撑ADF单元和SCN单元。 - 拆下4个黑色螺丝，然后拆下原导纸轨。

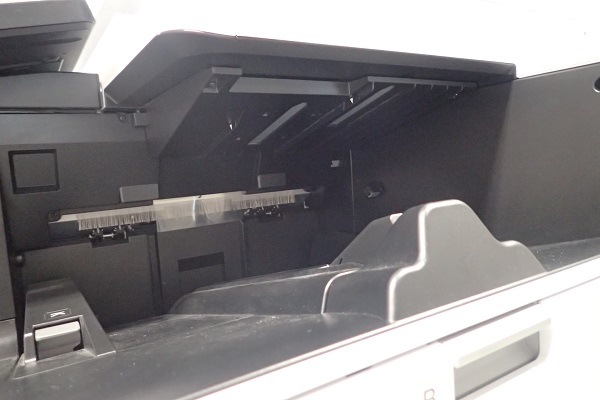

- 使用4颗黑色螺丝固定可选导纸轨。
- 关闭ADF/SCN单元。
- 安装NFC盖。
- 安装SCN后盖。
- 安装ADF后盖。

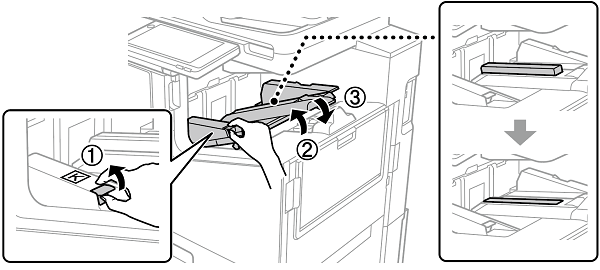

- 通过打开面朝下托盘（盖K），降下出纸托盘的支撑块。之后，关闭面朝下托盘（盖K）。

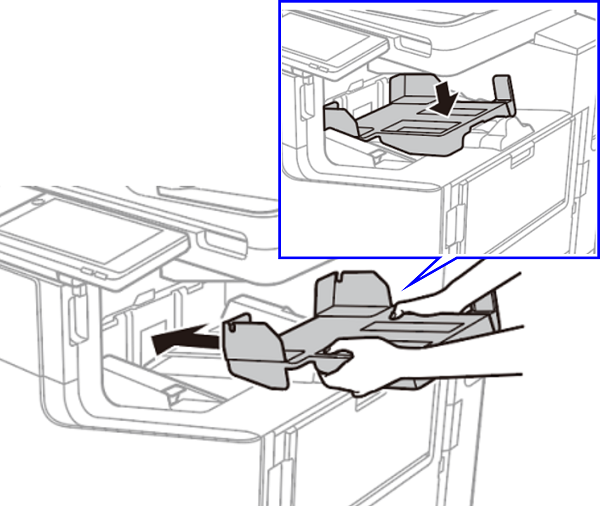

- 将可选收纸器与面朝下托盘上的凹槽对齐，然后装入。

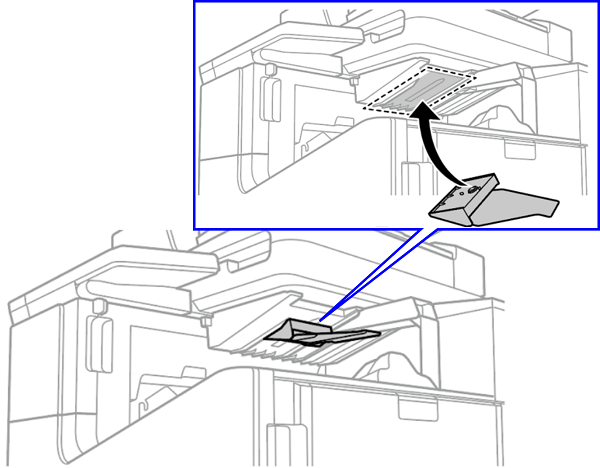

- 将附件A固定到可选导纸轨的导轨部分（背面）。

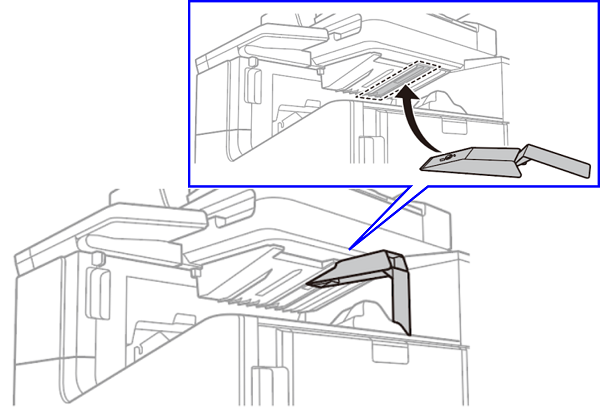

- 将附件B固定到可选导纸轨的导轨部分（正面）。

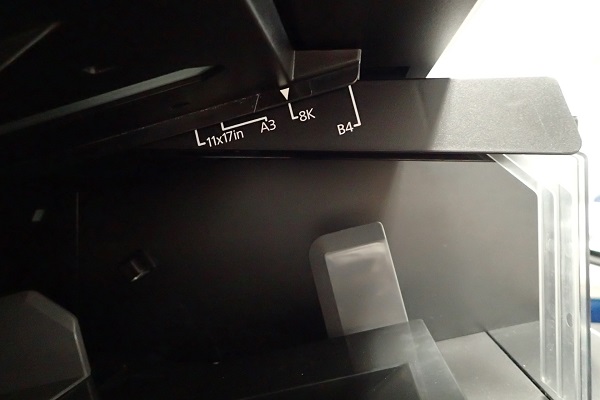

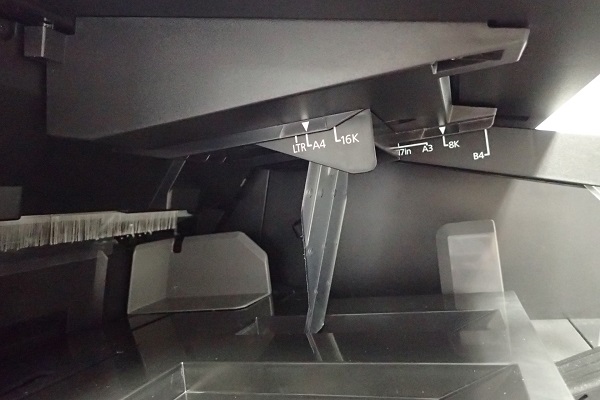

Note / 補足- 根据客户使用的纸张大小，沿可选导纸轨的导轨移动附件A和B。移动时，将标尺与可选导纸轨上的▼标记的位置对齐。

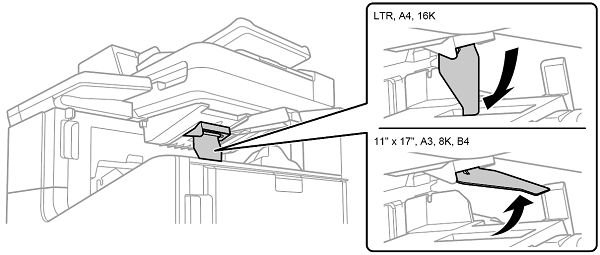

- 根据客户使用的纸张大小更改附件B的翻转角。
- 根据客户使用的纸张大小，沿可选导纸轨的导轨移动附件A和B。移动时，将标尺与可选导纸轨上的▼标记的位置对齐。

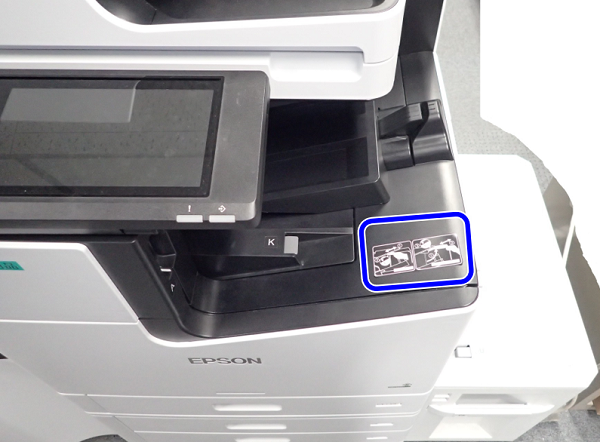

- 将标签粘贴在面朝下托盘的正面。
