305030202 SDL垂直路径传感器


  1. 启动服务支持模式。


  2. 选择[03 Failure Verification]（03故障验证）。
  3. 选择[Finisher]（装订器）选项卡。
  4. 选择[3050302 Sensor]（3050302传感器）。
  5. 打开前盖（W2）。

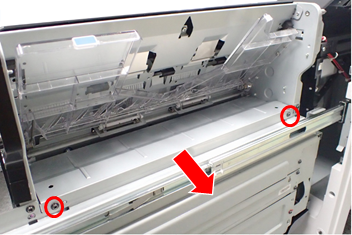

  6. 握住拉出杆，拉出SDL机械单元（A），直到停止。
  7. 进一步拉出SDL机械单元的同时按下该单元导轨上的释放杆（x2），
  8. 拆下2颗螺丝，然后拆下鞍式装订右上框。

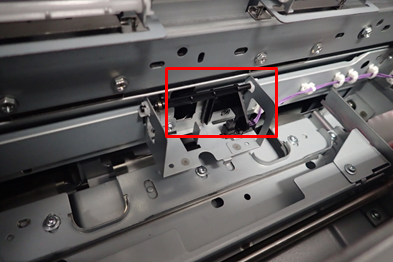

  9. 提升传感器标记。

  10. 确认传感器值发生变化。

    Note / 補足
    • FALSE：未检测到纸张
    • TRUE：检测到纸张
