所用工具和夹具
维修打印机需要以下工具和夹具。
| 工具名称 | 可供性 | 零件代码 | 备注 |
|---|---|---|---|
| 十字（+）螺丝刀1号 |
| 1080530 | JIS B1012-1985 |
| 十字（+）螺丝刀2号 |
| - | JIS B1012-1985 |
| 平头（-）螺丝刀#3 |
| - | |
| 十字（-）精密螺丝刀0号 |
| - | |
| 平头（-）精密螺丝刀 |
| - | 打印头宽度：小于0.8 mm |
| 十字（+）短柄螺丝刀 |
| - | 整体长度：47 mm或以上 |
| 钳子（圆头） |
| - | |
| 链用钳 |
| - |
“
“:可在市面上购买
带有零件代码信息的工具可从Epson获得。
夹具
| 夹具 | 可供性 | 零件代码 | 备注 |
|---|---|---|---|
| 打印头提升夹具 | - | - | 附带在打印机内部 |
| 管夹 | - | 1716139 | 附带在打印机内部 |
| ADF, CHART(81),A4H-MTF | - | 1618375 | 调整样张（A4）适用于ADF和扫描仪 |
| ADF,CHART (D),A3-DS | - | 1698220 | 调整样张（A3）适用于ADF和扫描仪 |
夹具收藏位置

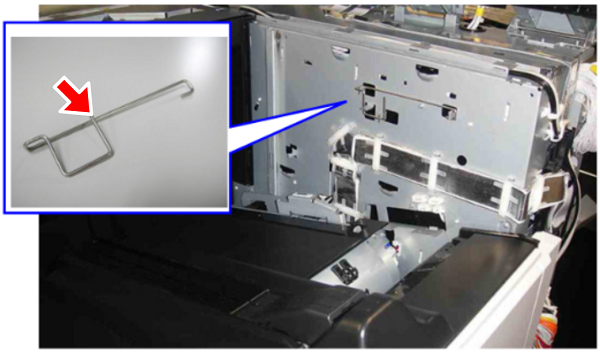

打印头提升夹具
卸下电缆盖后，固定到面朝下出纸托盘的框架上。

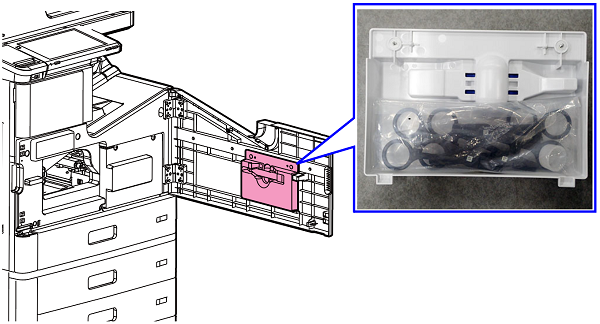

管夹(x4)
在安装清洁棒的夹具盒内部。
