6050306订书钉装订位置倾斜调整（硬件）

调整由SDL装订单元的硬性倾斜引起的订书钉错位（倾斜）问题。

Check Point / チェックポイント
  • 总的来说，SDL装订器单元是一个机构，按照本维修手册的步骤进行组装，不会出现倾斜。因此，只有在鞍式装订过程中发生订书钉移位时，才应进行这一调整。


  1. 启动服务支持模式。
  2. 选择[06 Individual Adjustment]（06单独调整）。
  3. 选择[Finisher]（装订器）选项卡。
  4. 选择[6050306 Staple Binding Position Inclination Adjustment (hardware)]（6050306订书钉装订位置倾斜调整（硬件））。

  5. 设置调整样本的打印设置。设置项目和设置参数如下。

    设置项目 选项 输入值
    进纸托盘 C1、C2、C3、C4、手动进纸器、大容量进纸器 任意
    可用纸张大小 A4（水平）、Letter（水平） 任意


    Note / 補足
    • 如果从垂直装入纸张的托盘执行打印，纸张将输出到面朝下托盘。务必从水平方向装入纸张。


  6. 按下[Execution]（执行）输出调整样本。

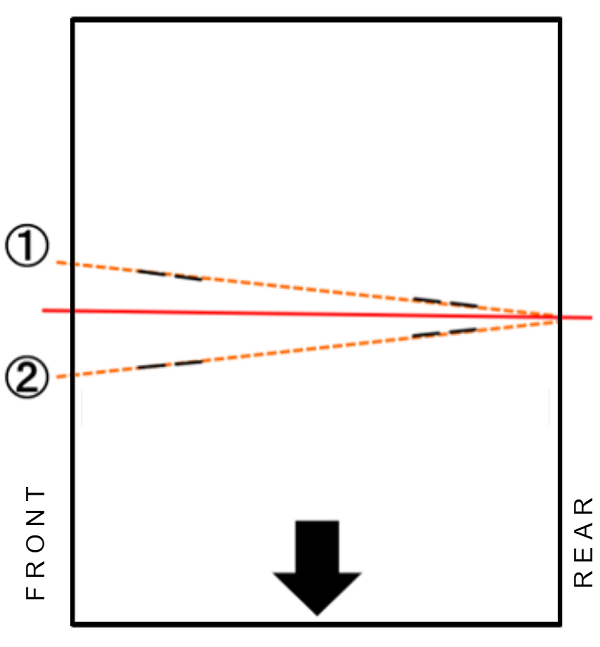

  7. 将标记好的调整样本放在下面，检查订书钉的倾斜方向。


  8. 打开SDL前盖，然后沿箭头方向滑动并拆下。
  9. 握住拉出杆，拉出SDL机械单元（A），直到停止。
  10. 进一步拉出SDL机械单元的同时按下该单元导轨上的释放杆（x2），

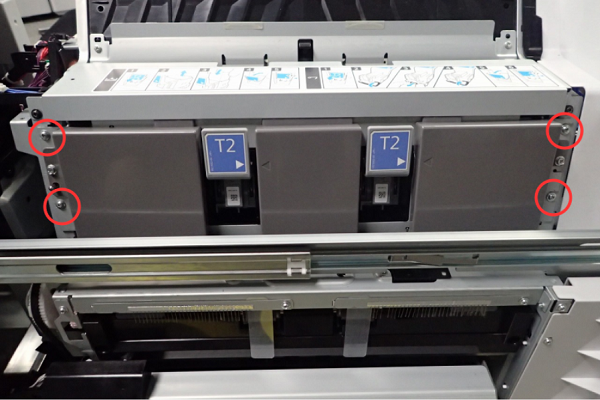

  11. 松开SDL装订器单元的4颗固定螺丝。
  12. 根据确认的结果，调整SDL装订单元的倾斜度。


    Check Point / チェックポイント

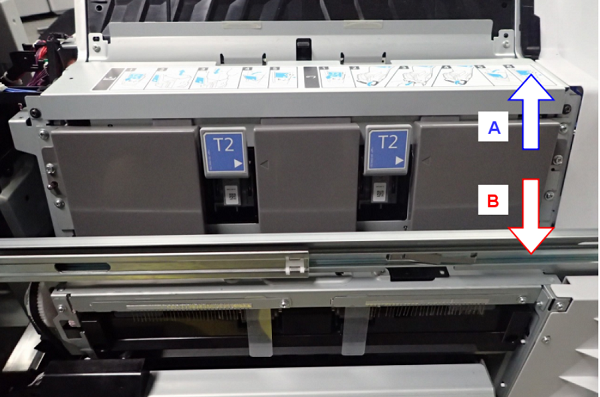

    • 确认结果与SDL装订单元的调整方向之间的关系如下。
      • 如果纸张向上偏移至纸张中心线，则将鞍式装订器单元向方向B移动。
      • 如果纸张向下偏移至纸张中心线，则将鞍式装订器单元向方向A移动。


  13. 拧紧SDL装订器单元的4颗螺丝。
  14. 再次输出一个调整样本。
  15. 如果位置偏移得到改善，则调整完成。如果位置偏移没有改善，请继续调整。
