搓纸辊，MP

Check Point / チェックポイント
  • MP阻抗辊和MP搓纸辊作为一个ASP MP辊组提供。
  • 维修作业之前或之后，本部件需要操作或调整/指示。

  1. 打开手动进纸器。

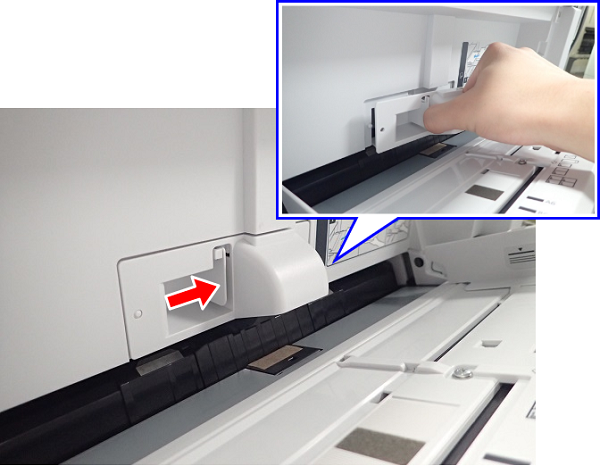

  2. 推入卡扣，然后拆下MP搓纸辊盖。


    Assemble / 組み立て

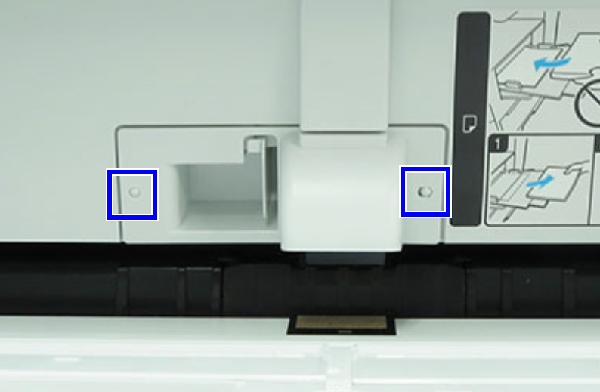

    安装MP搓纸辊盖时，将定位销安装到定位孔并确认是否发出咔嗒声并由卡钩固定。

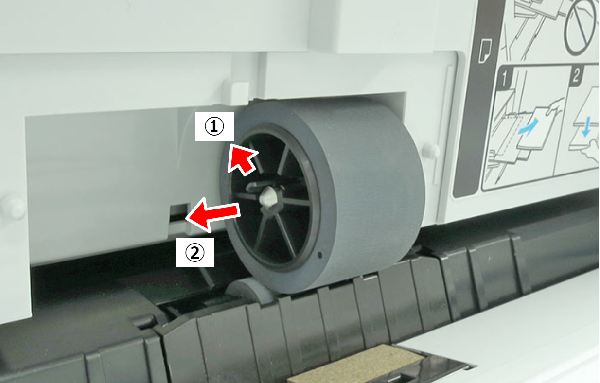

  3. 沿箭头方向伸展卡扣，将其从轴上的凹槽中释放，然后将搓纸辊，MP从轴上略微拉出。

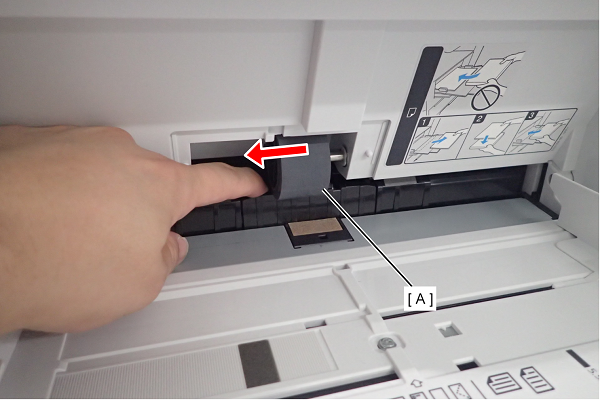

  4. 拆下搓纸辊，MP（A）的同时略微推动阻抗辊，MP的扭矩限制器。


    Caution / 注意
    • 操作辊时，捏住卡扣部分，而并非辊的表面。


  5. 打开手动进纸器单元。

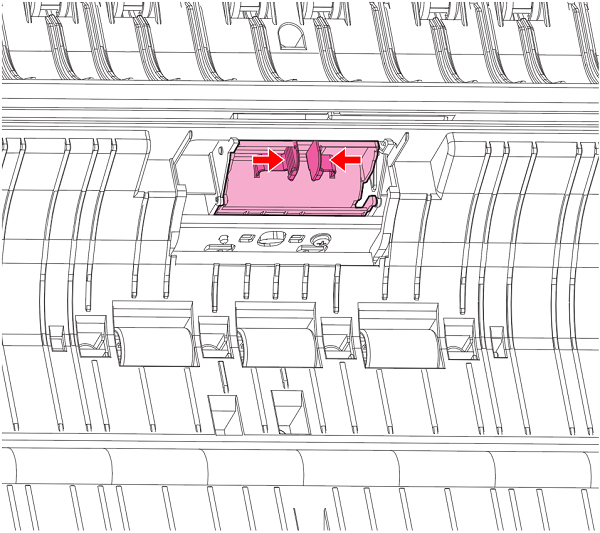

  6. 推入2个卡扣并拆下MP阻抗辊盖。


    Assemble / 組み立て

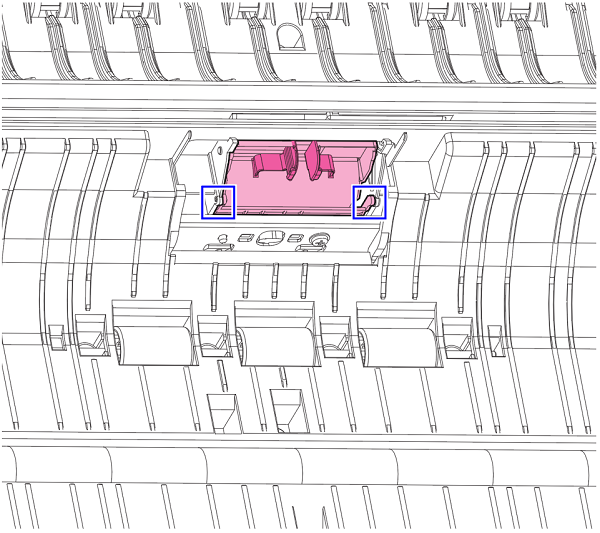

    安装MP阻抗辊盖时，将卡扣推入内部的同时将定位销插到凹槽中。

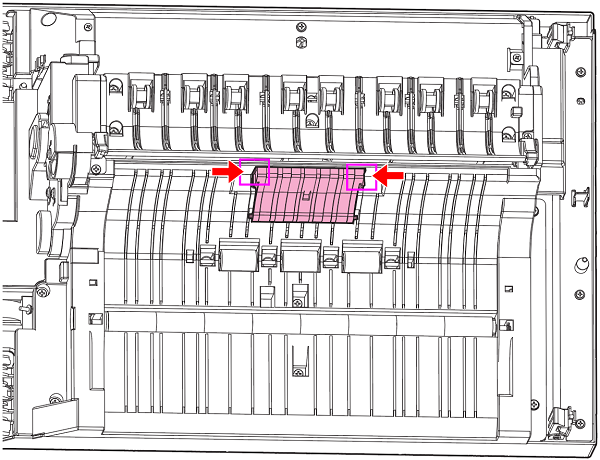

  7. 向内按压2个卡扣并拆下阻抗辊，MP。

    Assemble / 組み立て

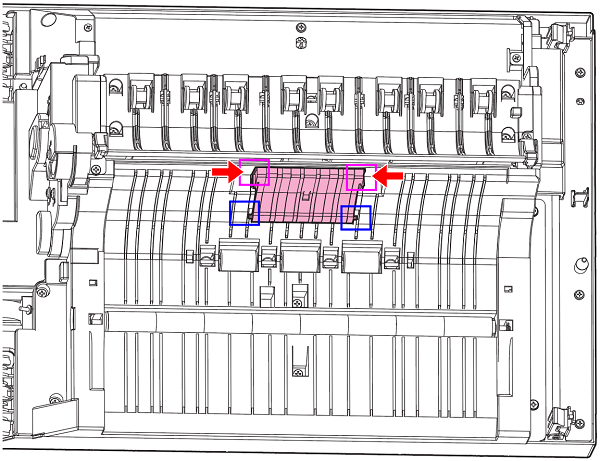

    • 安装阻抗辊，MP时，将两侧的定位销（x2）牢固地安装到MP导纸轨组件上的孔。
