阻抗辊


  1. 沿箭头方向移动大容量进纸器。
  2. 拆下2颗螺丝，然后从大容量进纸器上拆下拖拉器轨道导板。（S1：）

    • S1:C.B.S-TITE R, SCREW, 3X8, F/ZN-3C
  3. 拆下螺丝，然后拆下电缆盖。（S1：）
    • S1: C.B.S-TITE R, SCREW, 3X8, F/ZN-3C
  4. 从大容量进纸器断开连接器。
  5. 从2处卡箍释放电缆。
  6. 拆下螺丝。
  7. 将进纸单元滑动到前侧，然后拆下。

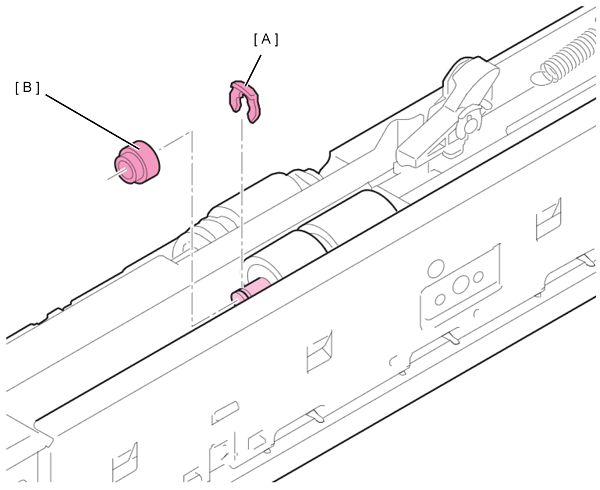

  8. 翻转进纸单元，从阻抗辊轴承上拆下卡簧（A）和垫片（B）。


    Caution / 注意

    拆下垫片时，注意不要掉落固定扭矩限制器的定位销。

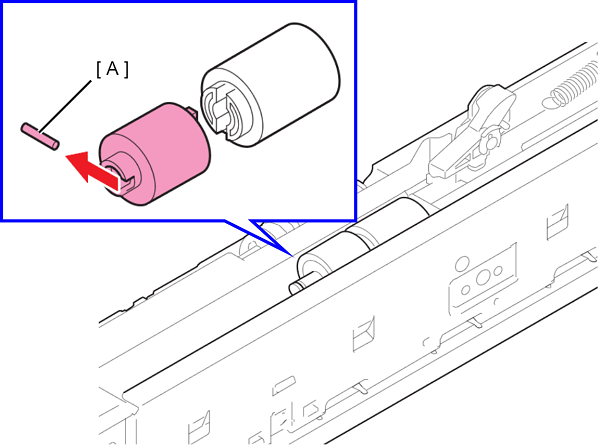

  9. 从扭矩限制器上拔出定位销（A）。

    Caution / 注意

    请勿触摸辊表面。

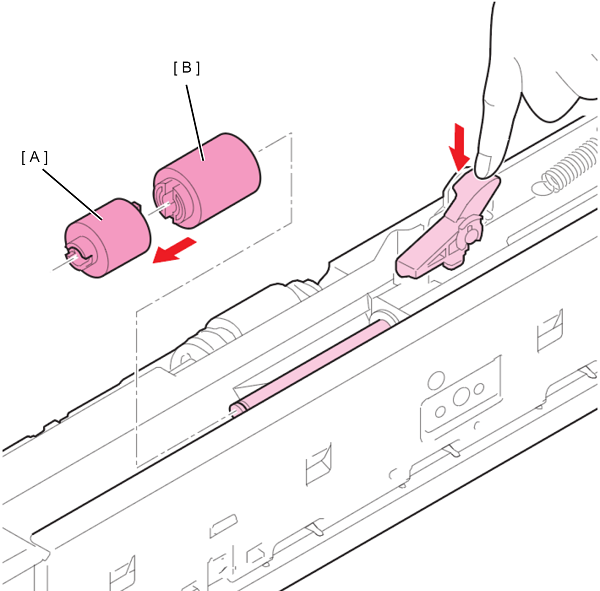

  10. 按下阻滞释放杆，然后抽出并拆下扭矩限制器（A）和阻抗辊（B）。
