SDL出纸电机

  1. 向上滑动并拆下SDL后上盖（A）。
  2. 拆下螺丝并向上拆下SDL连接器盖（A）。
  3. 展开两侧，拆下SDL后脚轮盖（A）。
  4. 拆下4颗螺丝，然后拆下SDL后盖组件（A）。
  5. 从SDL继电器板单元（A）断开10根电缆。


  6. 从3个卡箍释放电缆。


  7. 拆下3颗螺丝和SDL继电器板单元（A）。


  8. 拆下2颗螺丝，然后拆下SDL下后内盖（A）。

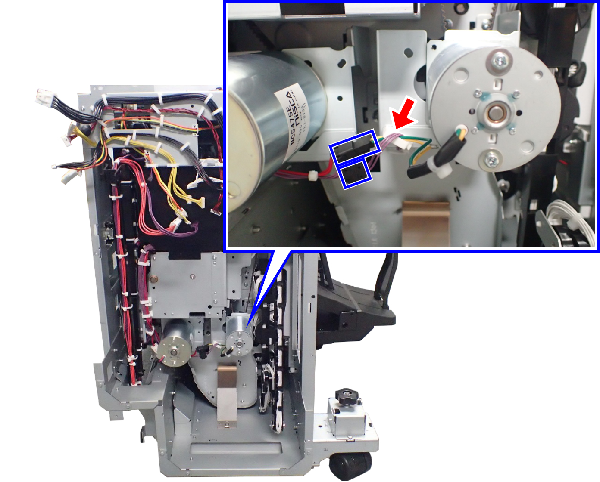

  9. 释放卡箍，然后断开中继连接器。

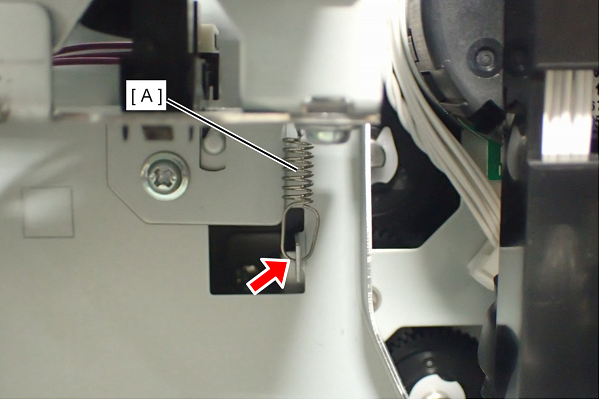

  10. 从卡钩上释放SDL出纸加长弹簧（A）。

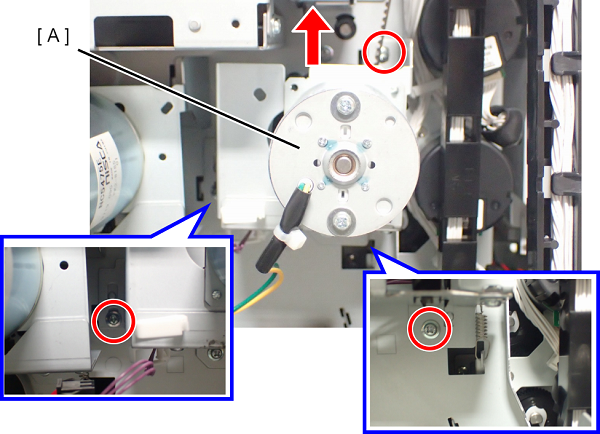

  11. 拆下3颗螺丝，然后沿箭头方向拆下SDL出纸电机组件（A）。

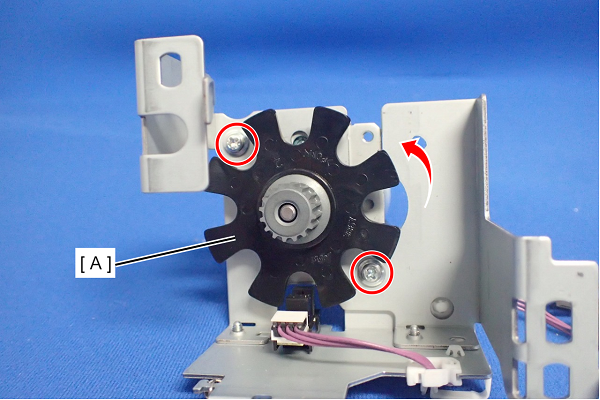

  12. 旋转SDL CLK传感器标识，出纸电机（A），然后拆下2颗螺丝。

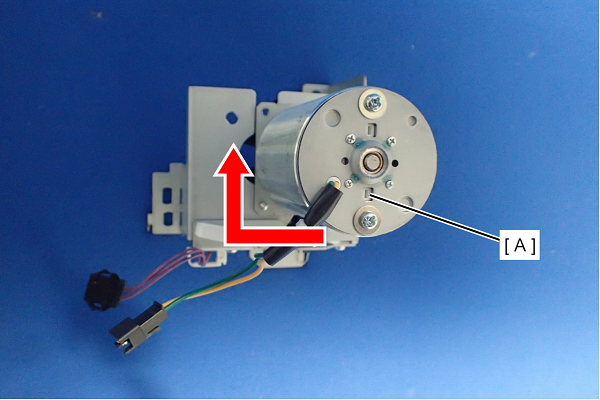

  13. 朝自身方向滑动并拆下SDL出纸电机（A）。


    Assemble / 組み立て

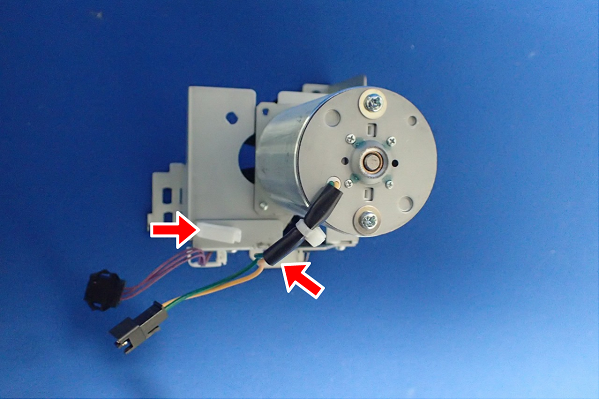

    • 将电缆放在卡箍侧，以安装SDL出纸电机。
