桥接单元

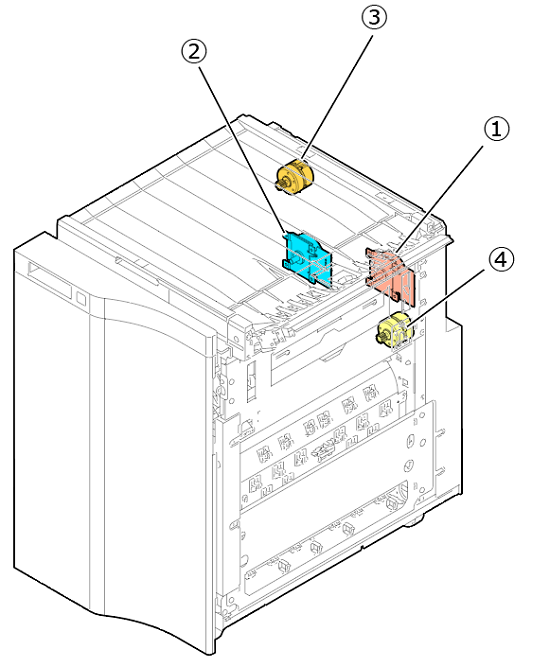

电机

编号名称功能类型
1BRG进纸电机用于驱动桥接单元的进纸部分中的纸张传输辊。

DC无刷电机（24V）


2BRG出纸电机用于驱动桥接单元的出纸部分中的纸张传输辊。
3BRG纸张传输电机，左路径用于驱动桥接单元的左翻转路径中的纸张传输辊。
4BRG纸张传输电机，右路径用于驱动桥接单元的右翻转路径中的纸张传输辊。

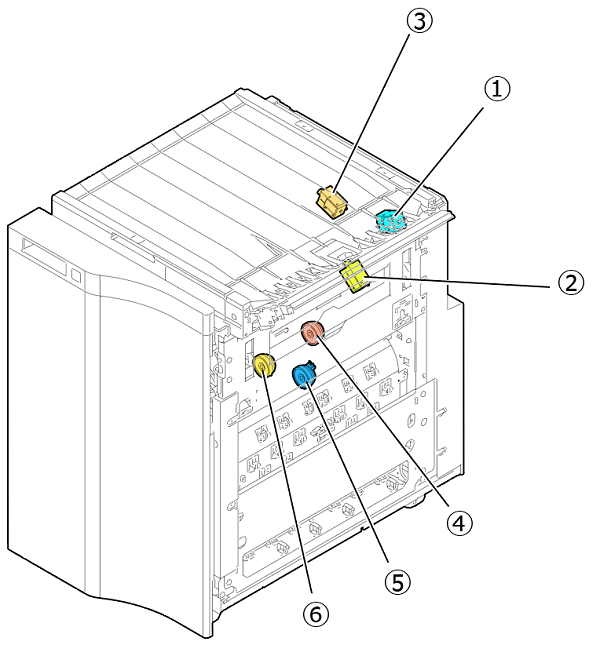

电磁阀/离合器

编号名称功能类型

1

BRG翻转电磁阀，分支用于切换纸张传输路径（左路径或右路径）。保持电磁阀（24 V）
2BRG翻转电磁阀，右侧路径用于在右翻转路径的收回路径与重新供纸路径之间的切换。
3BRG翻转电磁阀，左侧路径用于在左翻转路径的翻转路径与重新供纸路径之间的切换。
4 BRG对位辊离合器1用于将驱动传输切换到纸张传输路径中的对位辊1。离合器（24 V）
5BRG对位辊离合器2用于将驱动传输切换到纸张传输路径中的对位辊2。
6BRG对位辊离合器3用于将驱动传输切换到纸张传输路径中的对位辊3。

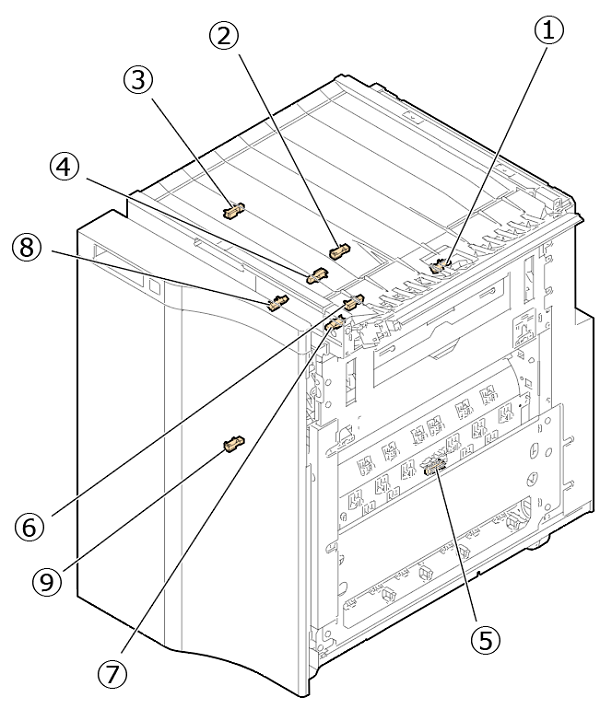

传感器（纸张检测相关）

编号名称功能类型

1

BRG纸张传输传感器，前分支
  • 用于卡纸定时器。
  • 用于检测BRG翻转电磁阀，分支的驱动时序。
  • 用于检测BRG翻转电磁阀，左路径和BRG翻转电磁阀，右路径的驱动时序。
  • 用于检测纸张路径中的残余卡纸。
反射式光遮断器



2BRG纸张传输传感器，后分支L
  • 用于卡纸定时器。
  • 用于检测BRG翻转电磁阀，左路径的驱动时序。
  • 用于检测BRG纸张传输电机，左路径的启动/停止时序。
  • 用于检测纸张路径中的残余卡纸。
3BRG纸张传输传感器，后反转L用于检测纸张路径中的残余卡纸。
4BRG纸张传输传感器，前连接L用于检测纸张路径中的残余卡纸。
5BRG纸张传输传感器，后分支R
  • 用于卡纸定时器。
  • 用于检测BRG翻转电磁阀，右路径的驱动时序。
  • 用于检测BRG纸张传输电机，右路径的启动/停止时序。
  • 用于检测纸张路径中的残余卡纸。
6BRG纸张传输传感器，后反转R用于检测纸张路径中的残余卡纸。
7BRG纸张传输传感器，前连接R用于检测纸张路径中的残余卡纸。
8BRG纸张传输传感器，后连接
  • 用于卡纸定时器。
  • 用于检测BRG对位辊离合器1至3的驱动时序。
  • 用于检测纸张路径中的残余卡纸。
9BRG纸张传输传感器，前出纸
  • 用于卡纸定时器。
  • 用于检测FIN对位离合器的驱动时序。
  • 用于检测纸张路径中的残余卡纸。

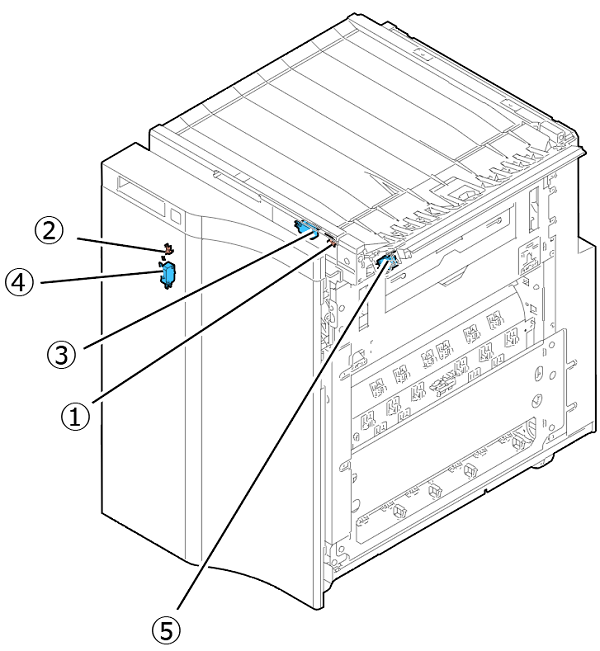

传感器（盖打开/关闭检测）

编号名称功能类型
1BRG顶盖传感器用于检测BRG顶盖的开/关状态。机械接触
2BRG前盖传感器用于检测BRG前盖的开/关状态。
3联锁顶盖用于检测BRG顶盖的开/关状态，并在检测到打开状态时，停止纸张传输操作。机械接触（联锁）
4联锁前盖用于检测BRG前盖的开/关状态，并在检测到打开状态时，停止纸张传输操作。
5联锁主机排纸盖用于检测主机排纸盖的开/关状态，并在检测到打开状态时，停止纸张传输操作。
