主板

Check Point / チェックポイント
  • 如果主机与桥接单元之间的固件存在差异，可能发生MAIN-D（桥接单元）ROM不匹配错误。
  • 更换后更新固件。

  1. 拆下4颗螺丝。
  2. 释放2个卡钩并拆下后外盖（A）。

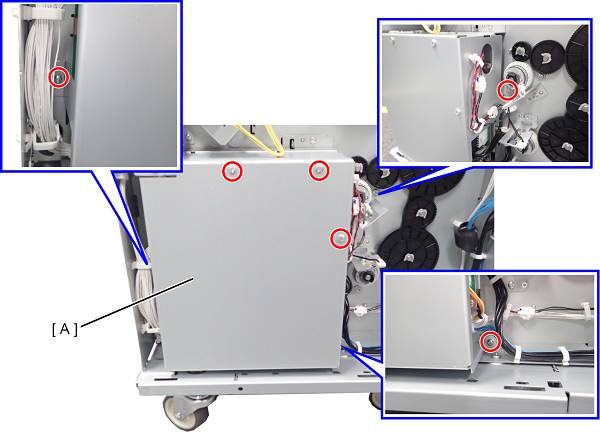

  3. 拆下6颗螺丝，然后拆下主板挡板（A）。


    Note / 補足

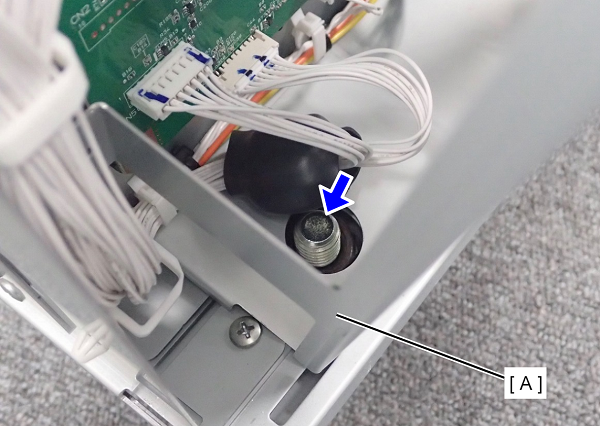

    • 拆下主板挡板（A）时，通过向上移动，干扰脚轮的螺丝，将其拆下。

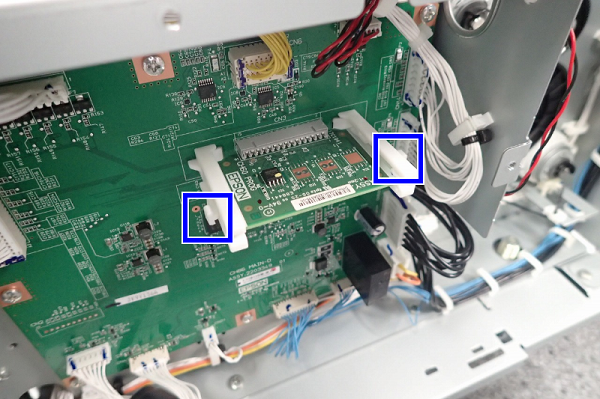

  4. 拆下ROM板（A）。


    Check Point / チェックポイント
    • 提供杆，但是在不夹紧杆的情况下拉出ROM板。

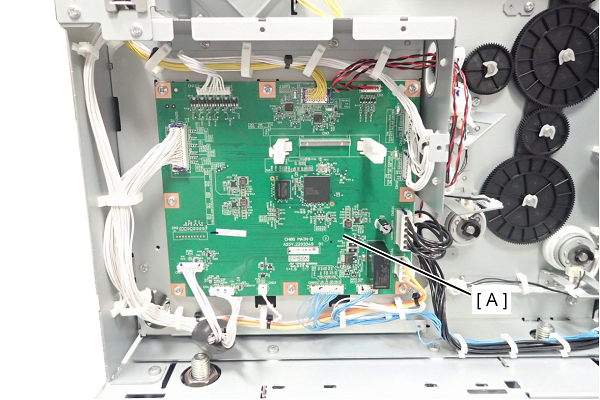

  5. 从主板（A）断开13根电缆。

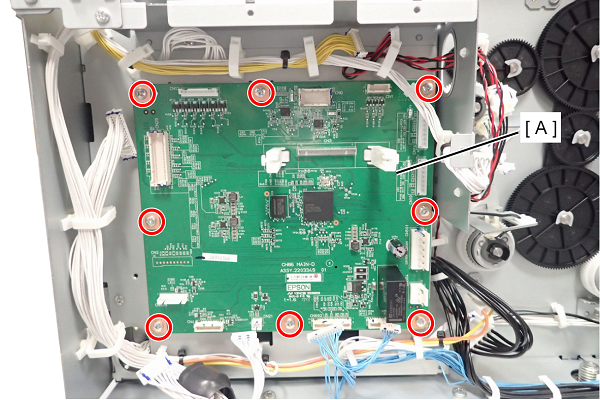

  6. 拆下8颗螺丝，然后拆下主板（A）。
