环形箍带单元左导轨


  1. 打开前盖。
  2. 将杆（a）推出，直到环形箍带单元（A）停止。
  3. 按下导轨两侧的卡钩（b），从导轨（c）拆下环形箍带单元（A）。



    Assemble / 組み立て

    如果安装环形箍带单元时有异常负载，请勿强行推入、拆下并检查安装情况。


  4. 拆下4颗螺丝。（S1：）
    • S1:C.B.S-TITE R, SCREW, 3X8, F/ZN-3C
  5. 拉下S7杆。
  6. 沿箭头方向拆下环形箍带前盖（A）。

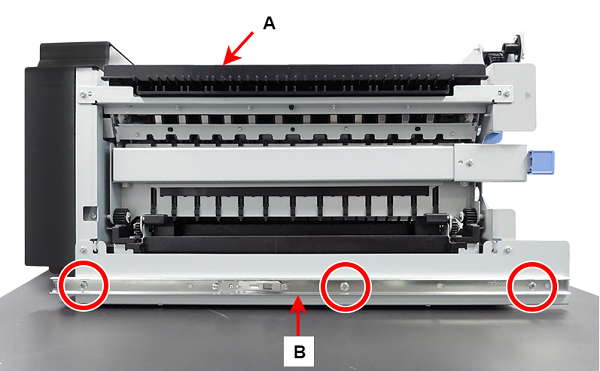

  7. 拆下3颗螺丝，然后从环形箍带单元（A）上拆下环形箍带单元左导轨（B）。(S20:{1}）

    • S20:C.B.S-TITE R, SCREW, 4X8, F/ZN-3C
