6050307折叠位置倾斜调整（硬件）

在鞍式装订单元书籍装订过程中，根据鞍式装订制动器单元的安装角，折叠的倾斜度可能偏移。

在此调整中，通过调整鞍式装订制动器单元的安装角，纠正折叠位置的错位问题。

Check Point / チェックポイント
  • 鞍式装订制动器单元是一个机构，按照本维修手册的步骤进行组装，不会出现倾斜。因此，只有在鞍式装订过程中发生折叠歪斜时，才应进行这一调整。
  1. 启动服务支持模式。
  2. 选择[06 Individual Adjustment]（06单独调整）。
  3. 选择[Finisher]（装订器）选项卡。
  4. 选择[6050307 Folding Position Inclination Adjustment (Hardware)]（6050307折叠位置倾斜调整（硬件））。

  5. 设置调整样本的打印设置。设置项目和设置参数如下。

    设置项目 选项 输入值
    进纸托盘 C1、C2、C3、C4、手动进纸器、大容量进纸器 任意
    可用纸张大小 A4（水平）、Letter（水平） 任意
    Note / 補足
    • 如果从垂直装入纸张的托盘执行打印，纸张将输出到面朝下托盘。务必从水平方向装入纸张。

  6. 按下[Execution]（执行）输出调整样本。

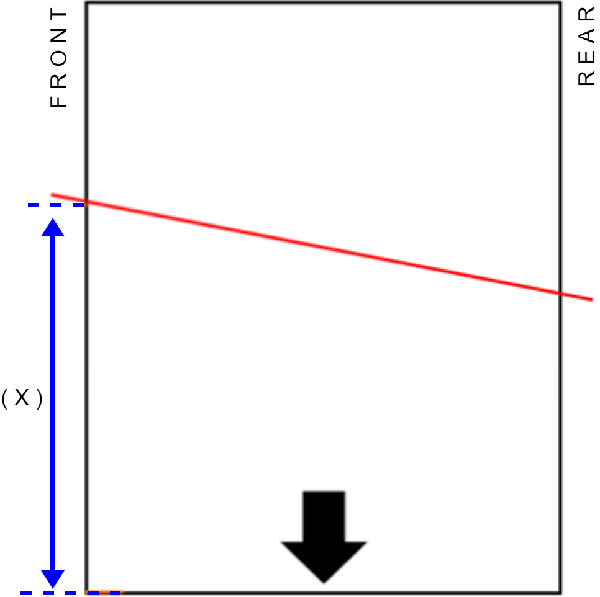

  7. 打开调整样本，使有标记侧朝下，测量从参考侧到调整样本左侧折叠位置的距离。

  8. 在下式中，测量结果的数值应用到计算公式，用于计算调整值。

    Check Point / チェックポイント
      • 调整值计算方法：调整值 = 148.5 - 测量结果（绝对值）
        例如） 当测量结果为150 mm时，148.5 - 150= - 1.5（调整值）
  9. 打开SDL前盖，然后沿箭头方向滑动并拆下。
  10. 握住拉出杆，拉出SDL机械单元（A），直到停止。
  11. 进一步拉出SDL机械单元的同时按下该单元导轨上的释放杆（x2），

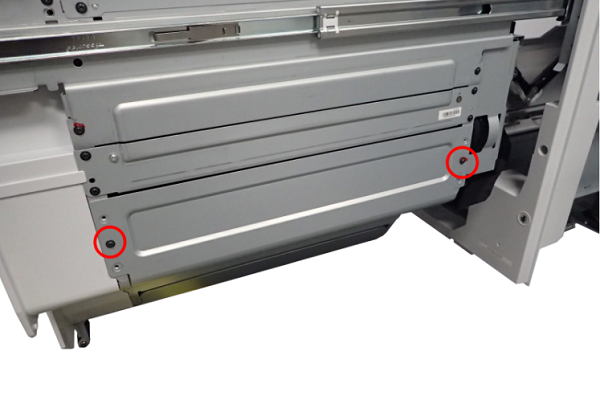

  12. 拆下2颗螺丝并拆下SDL右下框架（A）。

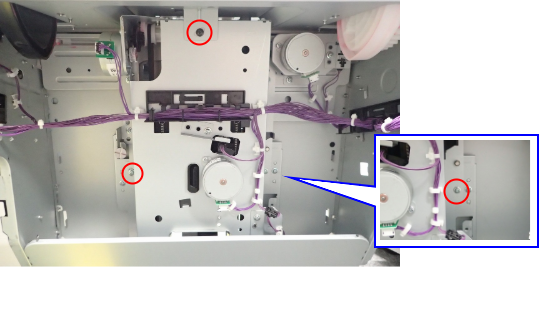

  13. 松开SDL制动器单元的3颗固定螺丝。

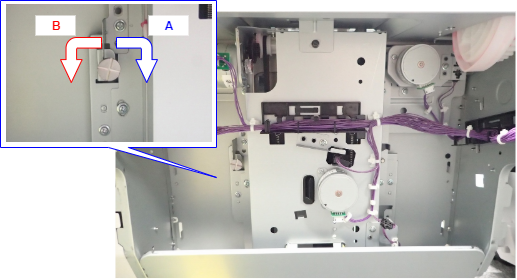

  14. 参考计算得到的调整值，旋转SDL制动器单元的倾斜调整杆，调整SDL制动器单元的安装角。

    Check Point / チェックポイント
      • SDL制动器单元倾斜调整的旋转方向如下。
        • 当调整值的符号为正时：逆时针（下图所示的方向B）
        • 当调整值的符号为负时：顺时针（下图所示的方向A）
      • 倾斜调整杆的调整变化量如下。
        • 倾斜调整杆调整变化量：0.5 mm至0.8 mm/1圈

  15. 拧紧SDL制动器单元的3颗固定螺丝。

  16. 再次输出一个调整样本。
  17. 如果折叠倾斜得到改善，则调整完成。如果未改善，请继续调整。
