SDL折叠刀片驱动电机

  1. 向上滑动并拆下SDL后上盖（A）。
  2. 拆下螺丝并向上拆下SDL连接器盖（A）。
  3. 展开两侧，拆下SDL后脚轮盖（A）。
  4. 拆下4颗螺丝，然后拆下SDL后盖组件（A）。
  5. 从SDL继电器板单元（A）断开10根电缆。


  6. 从3个卡箍释放电缆。


  7. 拆下3颗螺丝和SDL继电器板单元（A）。


  8. 拆下2颗螺丝，然后拆下SDL下后内盖（A）。
  9. 断开SDL出纸电机的2个继电器连接器。
  10. 从卡箍释放电缆。
  11. 断开SDL折叠刀片驱动电机的2个继电器连接器。
  12. 从卡钩释放SDL折叠刀片从动拉伸弹簧（A）。
  13. 拆下3颗螺丝，然后沿箭头方向拆下SDL折叠刀片驱动电机组件（A）。

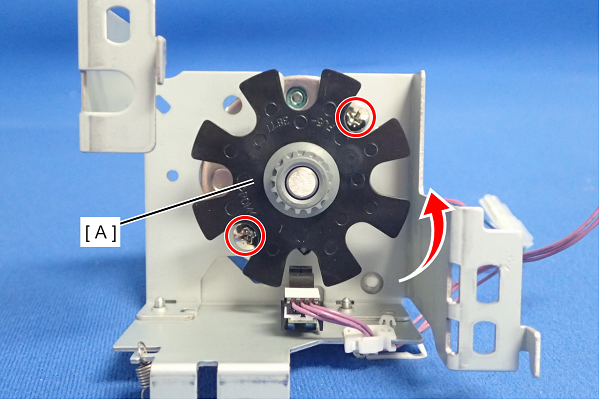

  14. 选择SDL CLK传感器标记，折叠刀片驱动电机（A），拆下2颗螺丝。

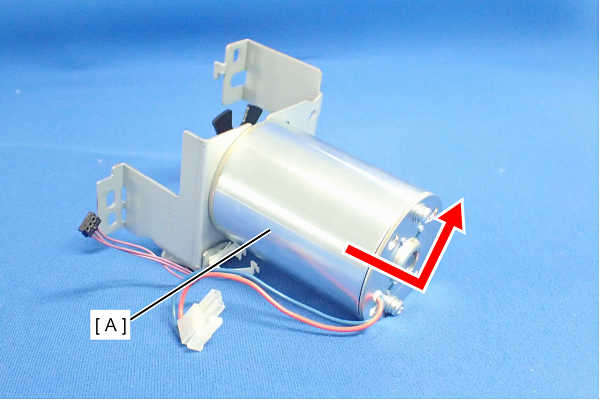

  15. 滑动拆下SDL折叠刀片驱动电机（A）。


    Assemble / 組み立て

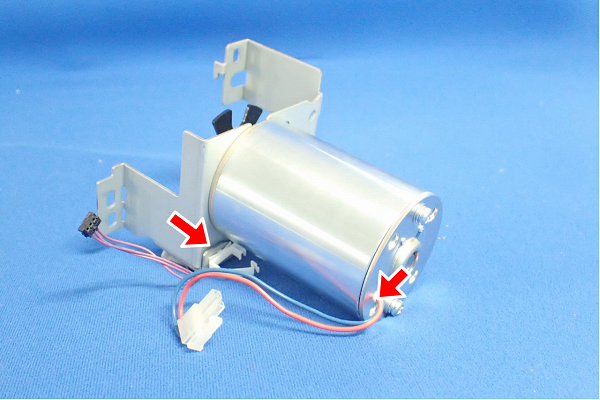

    • 将电缆放在卡箍侧，安装SDL折叠刀片驱动电机。
