控制器板


  1. 拆下4颗螺丝。（S1：）


    • S1: C.B.S-TITE R, SCREW, 3X8, F/ZN-3C
  2. 从后盖的孔中拉出电缆时拆下后盖。



    important / 重要

    • 除非发生故障时，否则请勿拆下抬升导线零件。
    • 抬升导线用来让抬升纸盒的前部和后部保持水平，因此如果将其拆下，则需要进行水平调整。

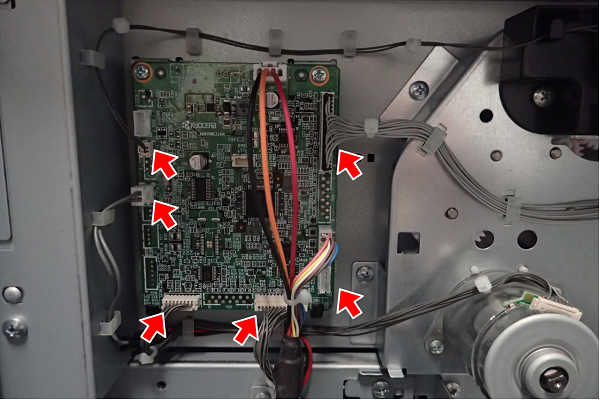

  3. 从控制板断开所有连接器。

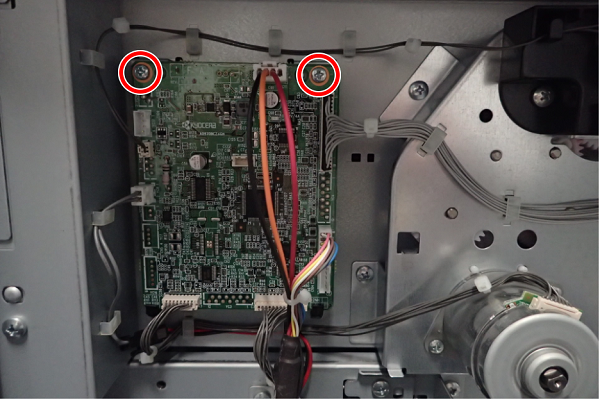

  4. 拆下2颗螺丝。（S1：）

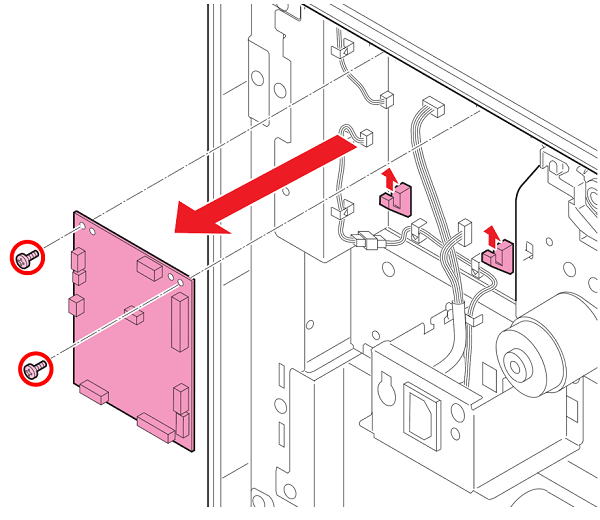

  5. 从卡钩(x2)拆下控制板。


Assemble / 組み立て

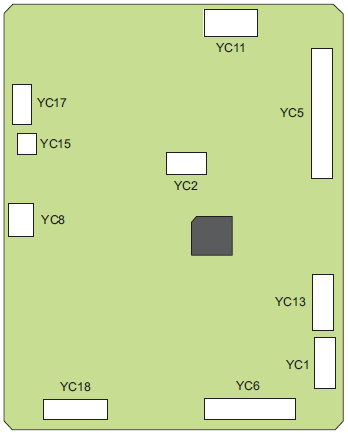

  • 该图显示了控制板连接器的布局。


    连接器编号 销钉 彩色 目的地
    YC1 - - 未使用
    YC2 - - 未使用
    YC5 19 白色 在位开关、进纸电磁阀、纸张探测器、抬升上限传感器、零传感器
    YC6 13 白色 剩余纸张传感器1/2、抬升下限传感器、装饰板传感器
    YC8 2 白色 纸盒升/降电机
    YC11 4 白色 主板
    YC13 12 白色 主板
    YC15 2 白色 PF进纸离合器
    YC17 - - 未使用
    YC18 6 白色 主电机
