皮带清洁器定位电机

  1. 打开前盖。


  2. 松开2颗螺丝并拆下皮带罩。（S4：）


    由于皮带罩的螺丝有制动器，因此无法拆下。

    Assemble / 組み立て

    安装皮带罩之前将2个卡扣插入到前外罩的孔中。


  3. 提起前盖并从铰链上拆下。
  4. 打开I/C盖。
  5. 拆下11颗螺丝并拆下前外盖组件。 (S7:{1}）
    • S7:C.B.S-TITE(P4), SCREW, 3X10, F/ZN-3C

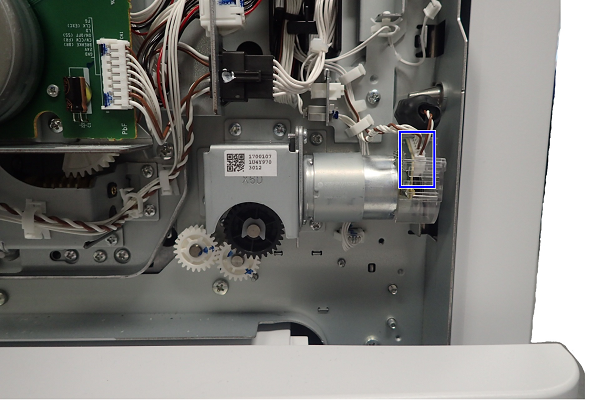

  6. 断开皮带清洁器定位电机的电缆。

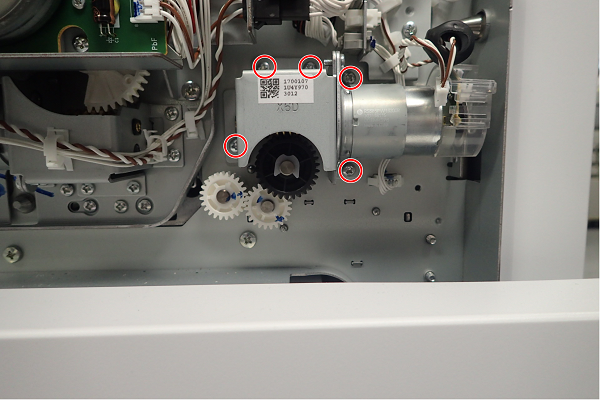

  7. 拆下5颗螺丝，然后拆下皮带清洁器定位电机。（S9：）

    • S9: C.B.SCREW, 3X6, F/ZN-3C
