305010214 FIN主托盘升/降传感器2


  1. 启动服务支持模式。
  2. 选择[03 Failure Verification]（03故障验证）。
  3. 选择[Finisher]（装订器）选项卡。
  4. 选择[3050102 Sensor]（3050102传感器）。

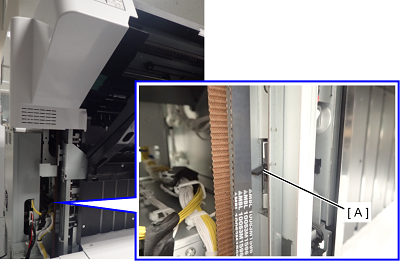

  5. 拆下后中盖（A）的4颗螺丝。（S7：）


    • S7:C.B.S-TITE(P4), SCREW, 3X10, F/ZN-3C
  6. 沿箭头方向拆下后中盖（A）。


    Assemble / 組み立て

    安装后中盖时，请检查以下项目。

    • 把2个卡钩挂在框架上。
    • 对齐2个定位销与定位孔。

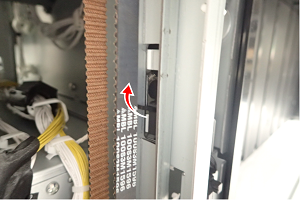

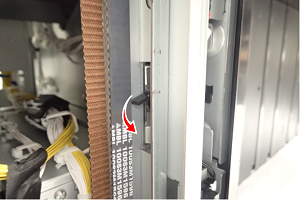

  7. 通过提升再降低翻转片，切换传感器状态。

    纸盒的上侧（翻转片向上） 纸盒的下侧（翻转片向下）


    Caution / 注意

    • 当下部托盘在翻转片下方时，不要向上旋转翻转片。当下部托盘提升并通过翻转片时，翻转片将会损坏。


  8. 确认传感器值发生变化。

    • FALSE：纸盒在上侧
    • TRUE：纸盒在下侧
