管夹封闭位置

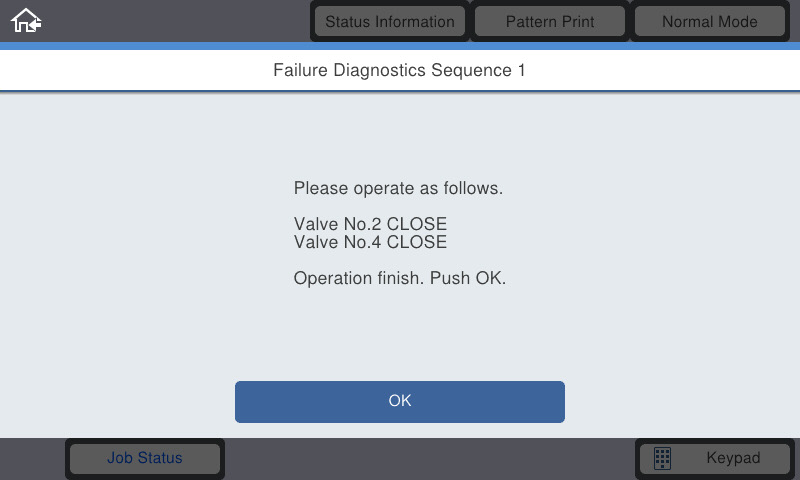

故障诊断序列期间，可能会指示您用管夹关闭墨水/空气管路。
关闭位置使用阀编号进行标示。

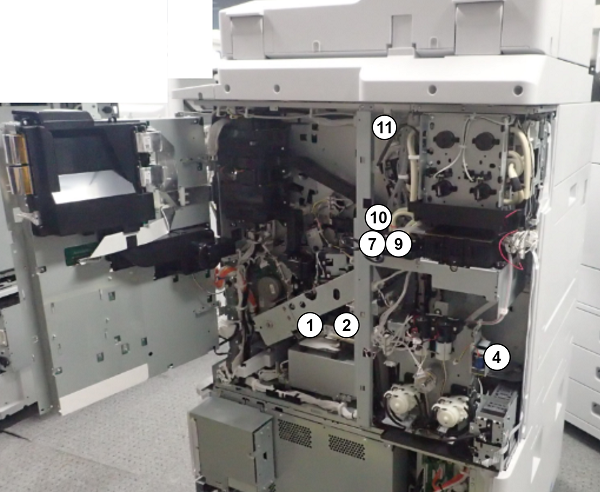

关闭位置列表

关闭步骤

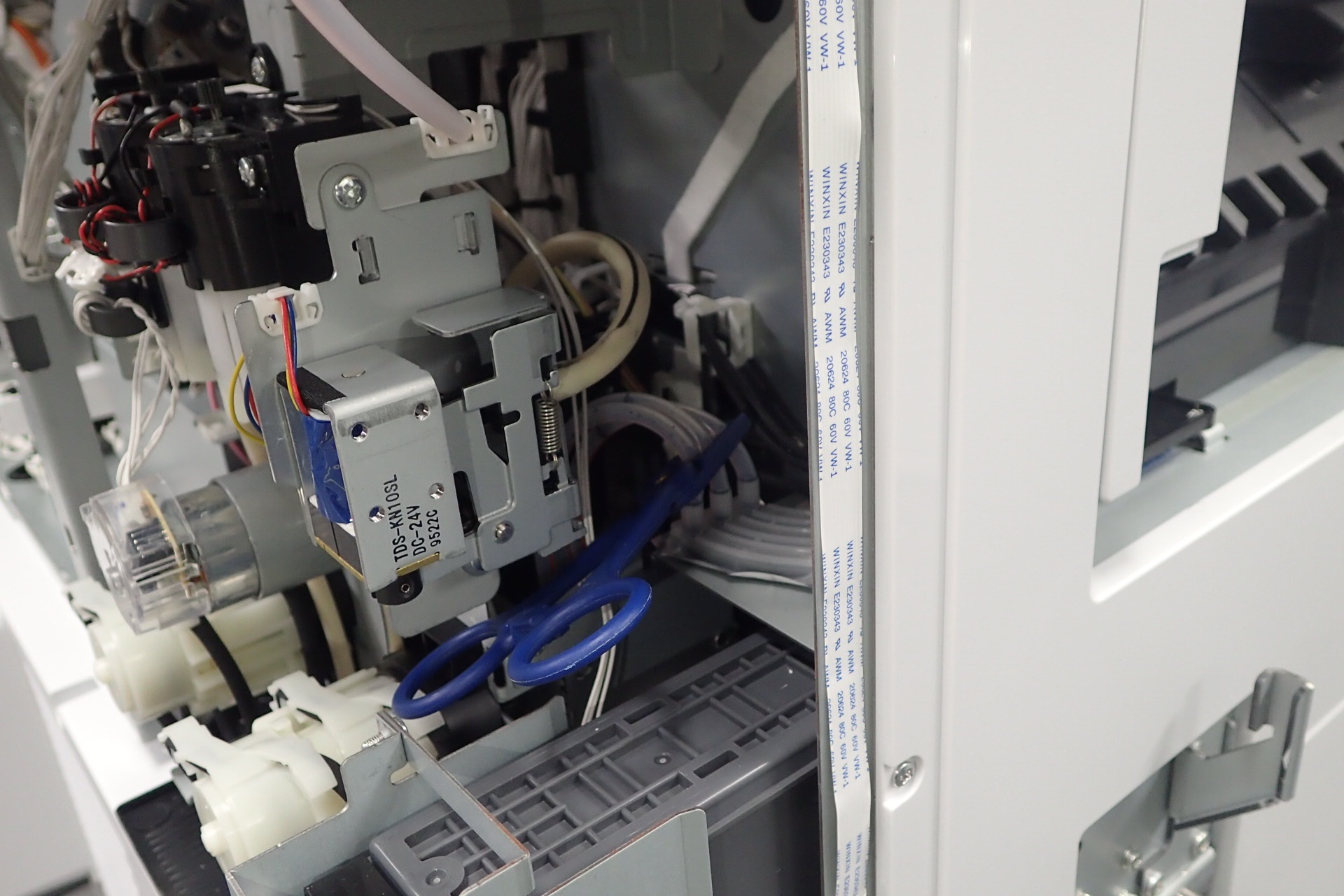

  1. 打开前盖。取出管夹

    拆下前盖后面储物箱的2颗螺丝，然后取出管夹。

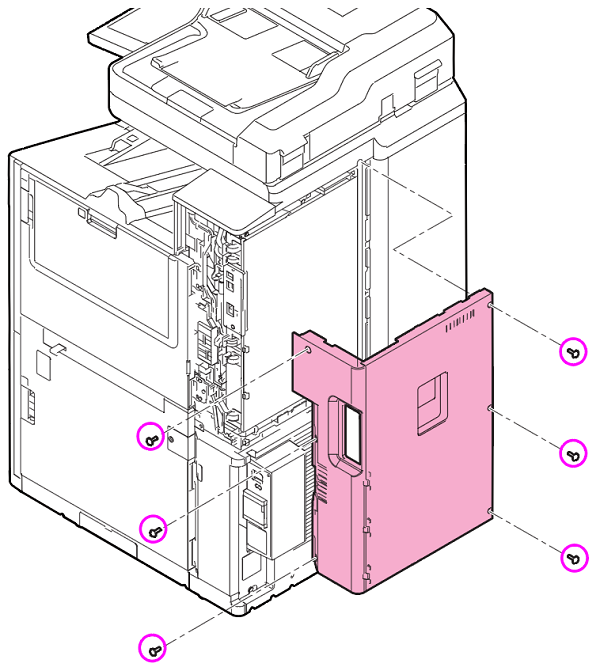

  2. 拆下6颗螺丝并拆下右后外罩。

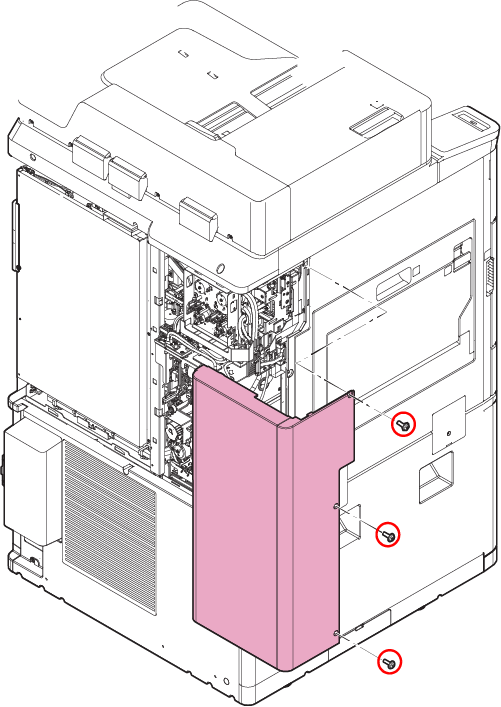

  3. 拆下3颗螺丝并拆下左后外罩。拆下6颗螺丝并拆下左后外罩。
  4. 拆下4颗螺丝并打开板箱。
  5. 若要在板箱处于打开状态下将其固定，请从板箱的支撑块处拆下板箱固定线，然后将其挂在打印机侧的卡钩上。

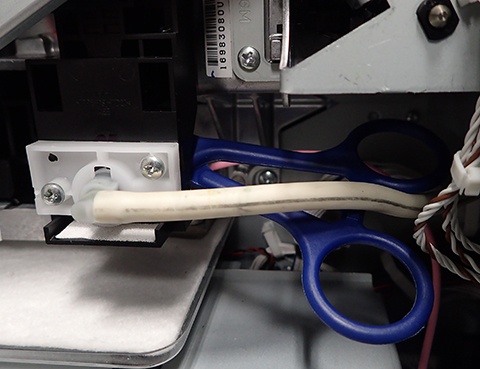

  6. 使用管夹关闭。

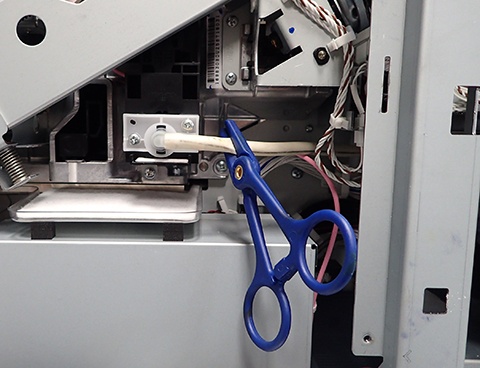

    • 1号阀门
      关闭背面的一个墨管。

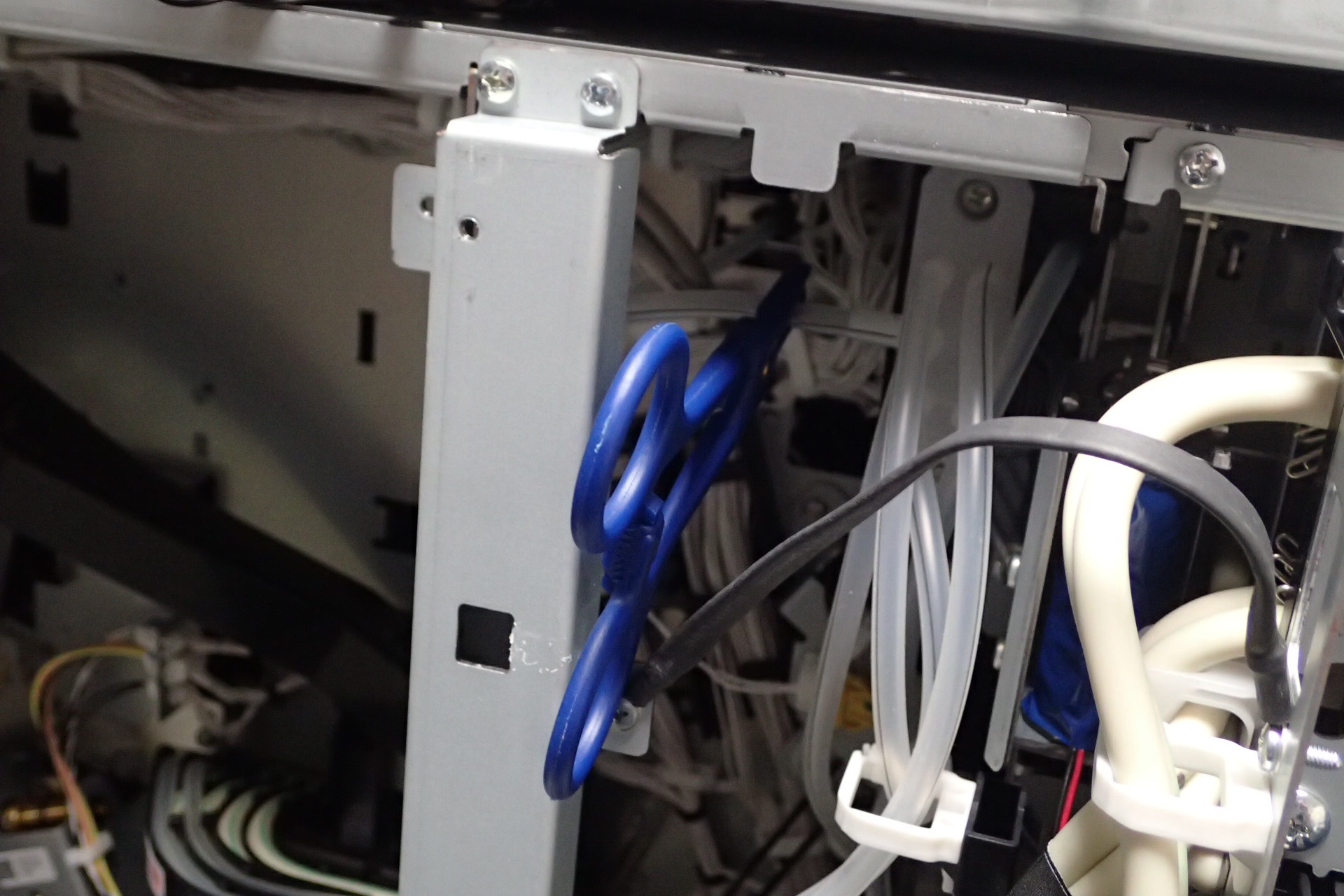

    • 2号阀门
      关闭一个墨管。

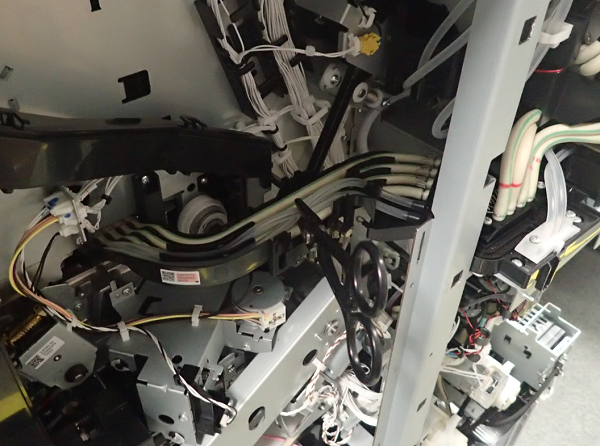

    • 4号阀门
      一次性关闭三个墨管。

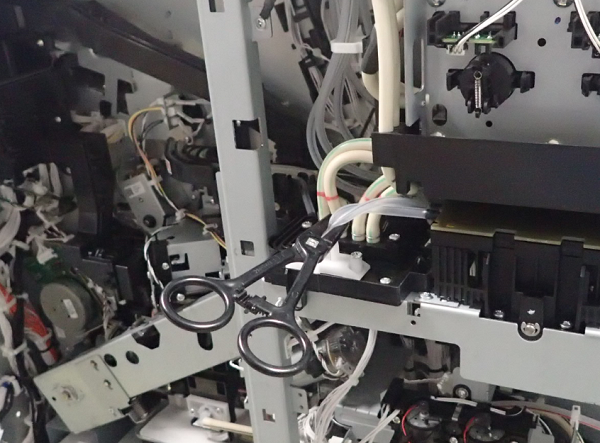

    • 7号阀门
      使用两个管夹，一次性关闭四个墨管。

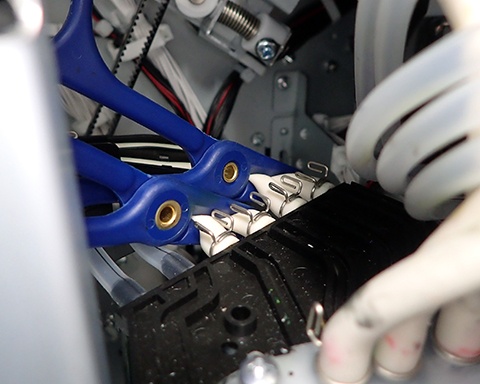

    • 9号阀门
      一次性关闭两个空气管路。

    • 10号阀门
      一次性关闭两个空气管路。

    • 11号阀门
      关闭一个空气管路。
