联锁开关，FD

  1. 打开手动进纸器单元。
  2. 打开收纸器单元。

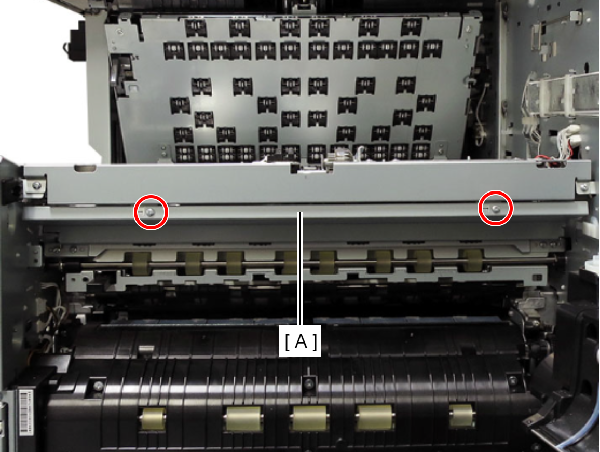

  3. 拆下2颗螺丝，然后拆下双面聚集板（A）。（S1：）
  4. 打开前盖。


  5. 松开2颗螺丝并拆下皮带罩。（S4：）


    由于皮带罩的螺丝有制动器，因此无法拆下。

    Assemble / 組み立て

    安装皮带罩之前将2个卡扣插入到前外罩的孔中。


  6. 提起前盖并从铰链上拆下。
  7. 打开I/C盖。
  8. 拆下11颗螺丝并拆下前外盖组件。 (S7:{1}）
    • S7:C.B.S-TITE(P4), SCREW, 3X10, F/ZN-3C

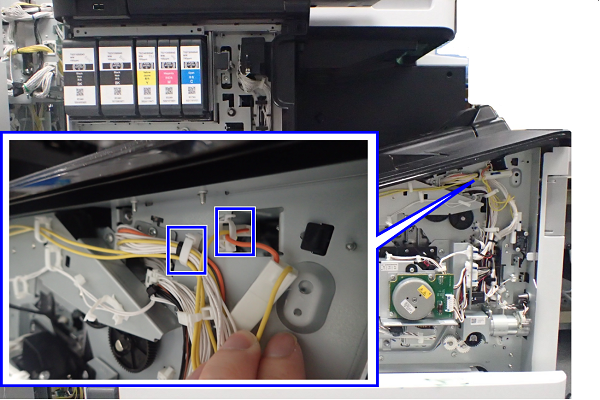

  9. 从2处卡箍释放电缆。

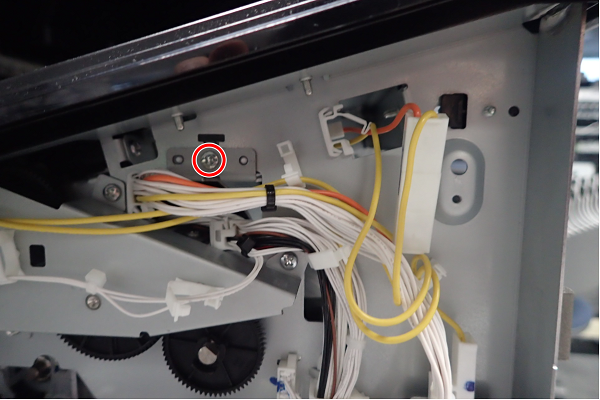

  10. 拆下螺丝。（S1：）

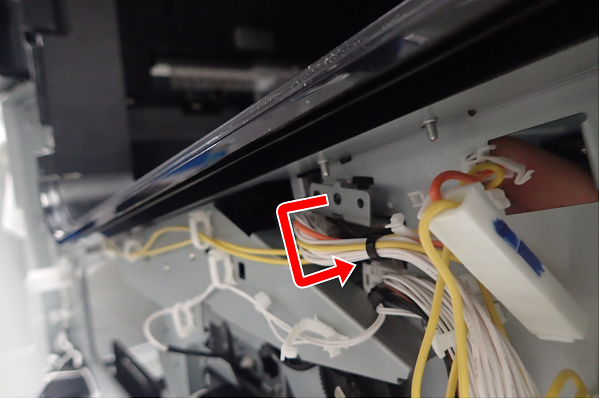

  11. 滑动传感器架板并从孔中推入。

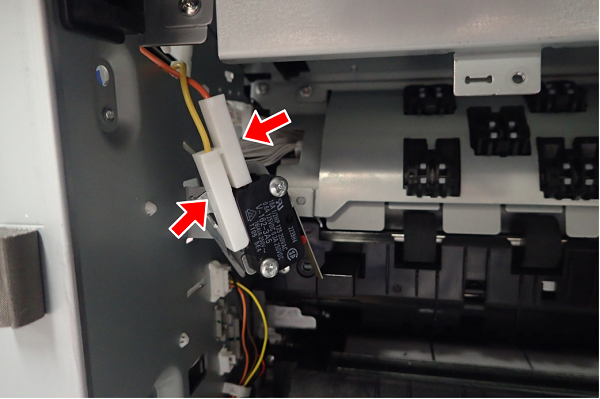

  12. 从联锁开关，MP断开电缆。

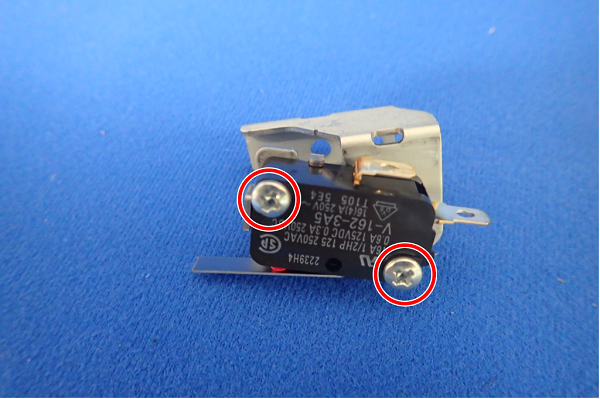

  13. 拆下2颗螺丝并拆下联锁开关，FD。
