双面辊，2
- 打开前盖。
- 松开2颗螺丝并拆下皮带罩。（S4：
）
由于皮带罩的螺丝有制动器，因此无法拆下。
Assemble / 組み立て安装皮带罩之前将2个卡扣插入到前外罩的孔中。
- 提起前盖并从铰链上拆下。
- 打开I/C盖。
- 拆下11颗螺丝并拆下前外盖组件。 (S7:{1}）
- S7:C.B.S-TITE(P4), SCREW, 3X10, F/ZN-3C
- 拆下4颗螺丝并拆下SCN后盖。（S18：）
- 滑动并拆下NFC盖。
Assemble / 組み立て- 若要安装NFC盖，先将四个支撑块插入凹槽，然后将盖滑向后方进行安装。
- 若要安装NFC盖，先将四个支撑块插入凹槽，然后将盖滑向后方进行安装。
- 拆下2颗螺丝。（S8：）
- 打开ADF盖。
- 拆下5颗螺丝并拆下ADF后盖。(S2:）
S2: C.SHOULDER S-TITE,3X5
Note / 補足拆卸时，松开2个卡钩和2个卡扣。
- 从ADF的左右侧铰链轴上拆下C型环。
- 将拆下的轴插入标记的孔中，并用C型环固定。
Note / 補足- ADF单元的开关角度可通过制动器轴的插入位置来更改。
- 上孔：开闭角度为65°（默认值）
- 下孔：开闭角度为0°（标记为“锁定”）
- 未插入：开闭角度为90°
- ADF单元的开关角度可通过制动器轴的插入位置来更改。
- 通过抬起ADF单元和SCN单元来抬起SCN臂。
将SCN单元底部的支架轴插入SCN臂的凹槽中，并用SCN臂支撑ADF单元和SCN单元。 - 打开收纸器单元。
- 拆下螺丝和制动器。（S10：）
- S10：C.B.SCREW, 3X6, F/ZN-3C
- 避开收纸器杆的同时滑动拆下前纸盘导轨。
Check Point / チェックポイント- 如果完全打开收纸器单元，则很难拆下前纸盘导轨。若要轻松将其拆下，请在松开螺丝后略微打开收纸器单元。
Assemble / 組み立て- 安装前纸盘导轨时，将两个卡钩与收纸器单元的孔对齐，然后连接。
- 拆下螺丝和制动器。（S10：）
滑动拆下后托盘导轨。
Check Point / チェックポイント- 如果完全打开收纸器单元，则很难拆下后托盘导轨。若要轻松将其拆下，请在松开螺丝后略微打开收纸器单元。
Assemble / 組み立て- 安装后托盘导轨时，将2个卡钩与收纸器单元的孔对齐，然后连接。
- 拆下螺丝，然后拆下上副盖。（S7：)
- 拆下2颗黑色螺丝并拆下电缆盖（A）。（S3：）
Assemble / 組み立て将7个卡钩挂到框架的孔（x4）和外盖的孔（x3）中后，安装电缆盖。
- 尽可能宽地打开收纸器单元。
- 拆下2颗螺丝和制动器。（S10：）
- S10：C.B.SCREW, 3X6, F/ZN-3C
- 稍稍抬起并拆下反向导轨板。
从前侧的定位销上释放反向导轨板的切口，再从后侧的定位销上释放反向导轨板的切口，然后拆下反向导轨板。
Assemble / 組み立て安装反向导轨板时，将定位销(x2)和反向导轨板的孔(x2)对齐。
- 从6个卡箍释放电缆。

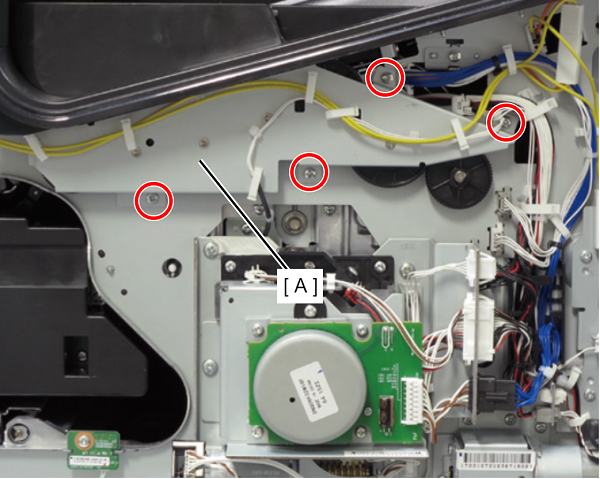

- 拆下4颗螺丝，然后拆下驱动齿轮盖（A）。（S1：）
- 拆下E型卡簧4（a）或卡簧（b），然后拆下斜齿轮，T32。

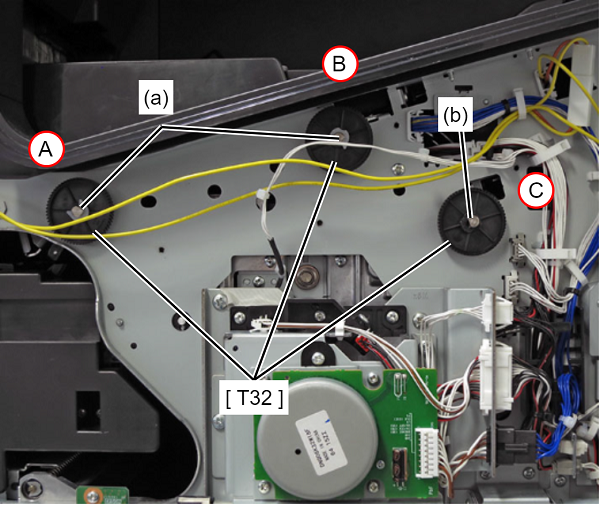

要更换的部件 要拆下的T32斜齿轮 双面辊，1 C 双面辊，2 B 双面辊，3 A Check Point / チェックポイント- 如果需要拆下而不是更换T32斜齿轮但继续拆卸，请参阅以下内容并拆下适当的T32斜齿轮。

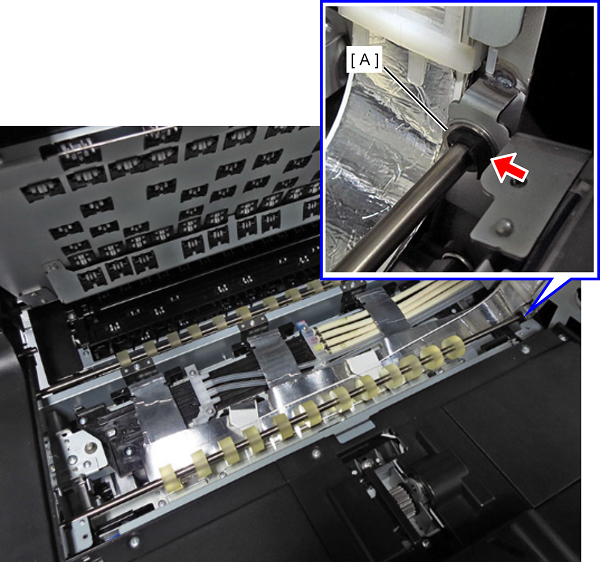

- 拆下后面的卡簧并从框架上拆下轴承（A）。

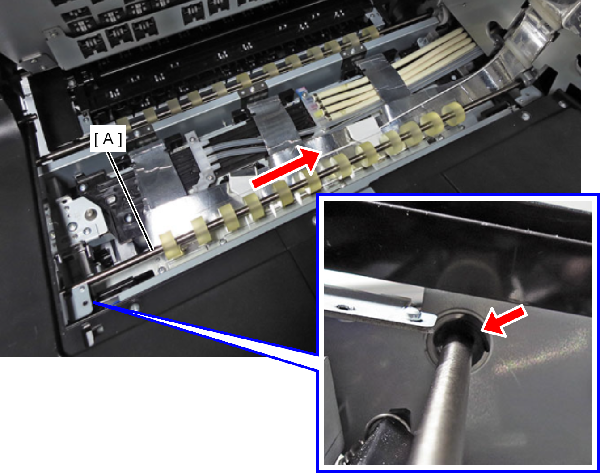

- 沿箭头方向移动双面辊，2后部的轴（A）以将其拆下，并将其缩回到框架的孔中。

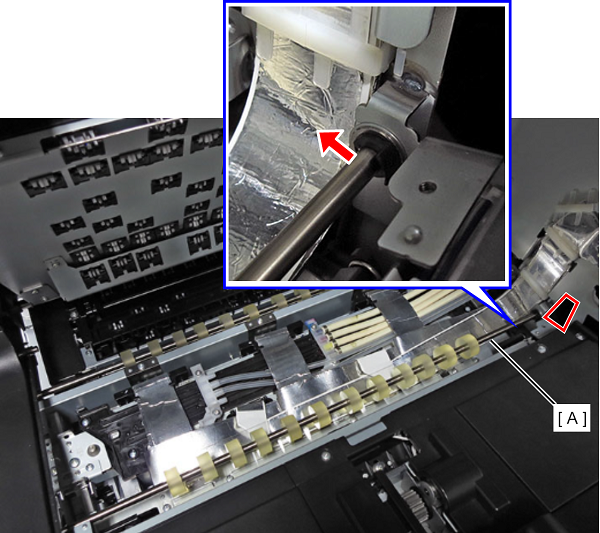

- 向后部滑动双面辊，2（A），然后拆下前部的轴承，然后拆下该双面辊。
