305020209 PNC侧对位传感器4

  1. 启动服务支持模式。
  2. 选择[03 Failure Verification]（03故障验证）。
  3. 选择[Finisher]（装订器）选项卡。
  4. 选择[3050202 Sensor]（3050202传感器）。
  5. 打开前盖（S1）。


  6. 打开S2盖（对位上部单元）。
  7. 插入A4纸张，如图所示。

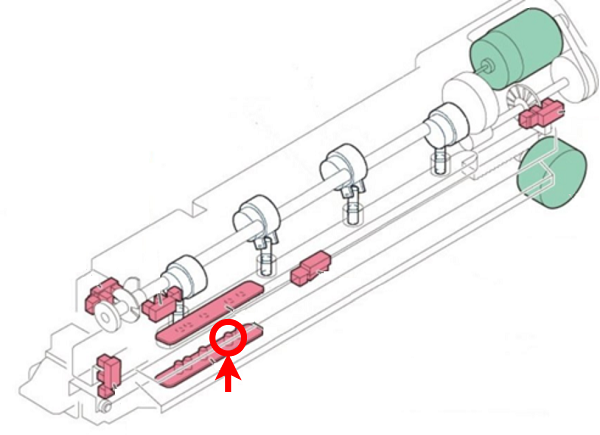

  8. 参考传感器布局图并调整纸张前缘和后缘位置。

  9. 确认传感器值发生变化。
    • FALSE：未检测到纸张
    • TRUE：检测到纸张
