30103纸张大小/宽度传感器
- 启动服务支持模式。
- 选择[03 Failure Verification]（03故障验证）。
- 选择[Main Unit]（主机）选项卡。

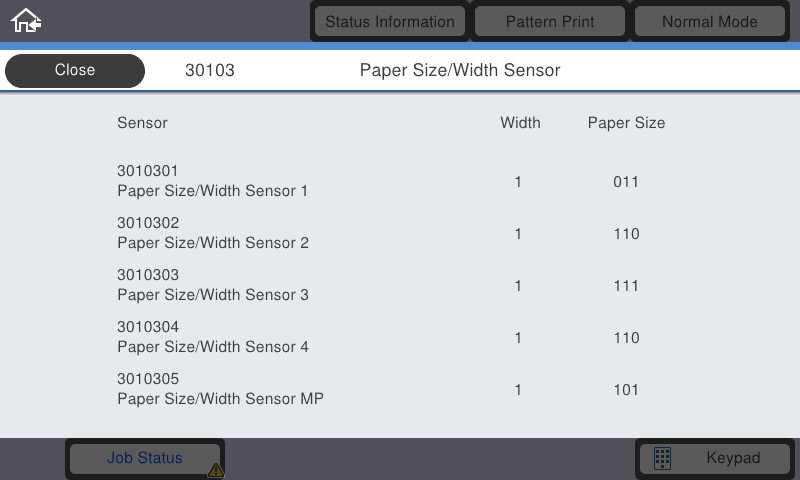

- 选择[30103 Paper Size/Width Sensor]（30103纸张大小/宽度传感器）。
- 确认每个纸盒的导纸轨位置的面板的宽度和检测尺寸值正确。
纸张大小对应表（纸张大小/宽度传感器，C1 ~ C4）
导纸轨位置（进纸方向） | 检测尺寸 |
|---|---|
A4 | 001 |
8.5in | 011 |
A5 | 011 |
A4（垂直） | 011 |
LTR | 100 |
16K | 100 |
16K（垂直） | 101 |
B5（垂直） | 101 |
17in | 110 |
A3 | 110 |
8K | 111 |
B4 | 111 |
LGL | 111 |
13in | 111 |
导纸轨位置（纸张宽度方向） | 宽度 |
|---|---|
5.5in | 0 |
A5 | 0 |
16K | 0 |
A4 | 0 |
LTR/LGR/8.5in | 0 |
B5（垂直）/B4 | 1 |
16K（垂直）/8K | 1 |
LTR（垂直）/11in | 1 |
A4（垂直）/A3 | 1 |
纸张大小对应表（纸张大小/宽度传感器MP）
| 导纸轨位置 | 宽度 | 检测尺寸 |
|---|---|---|
| A6 | 0 | 001 |
| A4 | 0 | 010 |
| LTR / 8.5in / LGL | 0 | 010 |
| A3+ | 0 | 100 |
| B6 | 0 | 111 |
| 5.5in | 0 | 111 |
| 16K（垂直）/8K | 1 | 000 |
| 10.5in | 1 | 000 |
| LTR（垂直）/11in | 1 | 001 |
| B5（垂直）/B4 | 1 | 010 |
| 10in | 1 | 010 |
| A4（垂直）/A3 | 1 | 101 |
| 12in | 1 | 101 |
| A5 | 1 | 111 |
