进纸辊11

  1. 拆下4颗螺丝。
  2. 释放2个卡钩并拆下后外盖（A）。
  3. 从4个卡箍上释放电缆。
  4. 从BRG出纸电机组件（A）断开电缆。
  5. 拆下3颗螺丝，然后拆下BRG出纸电机组件（A）。
  6. 打开前盖组件（A），向上滑动并取出。
  7. 打开BRG顶盖（A）。
  8. 拆下2颗螺丝，然后拆下前内罩，上副（A）。
  9. 拆下6颗螺丝，然后向前拉出前内罩（A）将其拆下。
  10. 释放3个卡箍，断开中继连接器。
  11. 拆下螺丝，移动传感器盖板，后连接（A）。
  12. 从3个卡箍释放电缆，然后拆下传感器盖板，后连接（A）。
  13. 拆下E形环并拆下齿轮（A）。

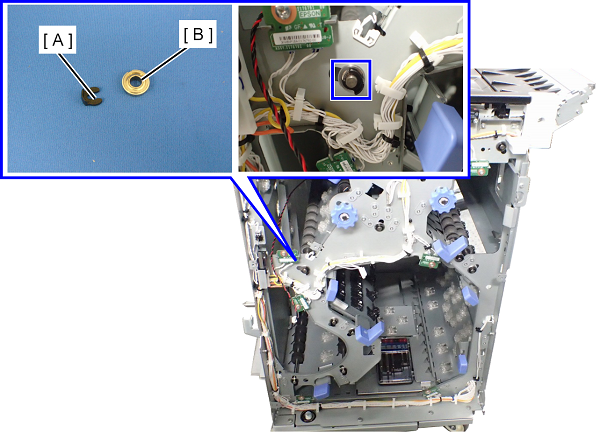

  14. 拆下E型环（A）并拆下轴承（B）。
  15. 拆下E型环（A）并拆下轴承（B）。

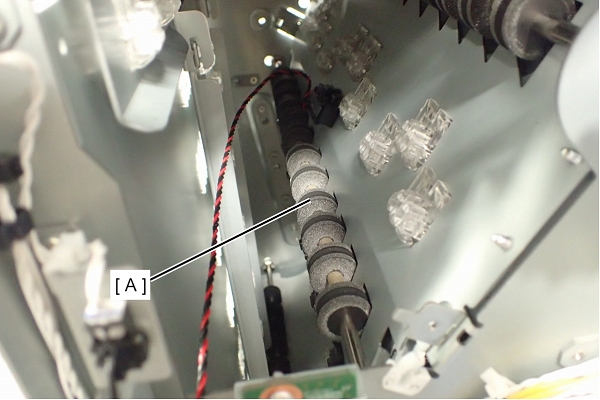

  16. 拆下进纸辊11（A）。
