高压板

  1. 拆下右侧的6颗螺丝。（S7：）
  2. 滑动右后侧外罩，然后脱开3个卡钩。
  3. 拆下右后侧外罩，同时拆下2个定位销。
  4. 拆下4颗螺丝并打开板箱。（S1：）


    • S1: C.B.S-TITE R, SCREW, 3X8, F/ZN-3C

    略微抬起板箱，解开2个卡钩，然后打开板箱。
  5. 请从板箱的支撑块处拆下板箱固定线，然后将其挂在打印机侧的卡钩上。

    important / 重要
    • 当板箱固定线挂在打印机侧的卡钩上时，请勿试图关闭板箱，因为板箱固定线会弯曲，并且将无法固定板箱。


  6. 断开连接到高压板的连接器。(CN1)
  7. 从卡箍上释放电缆。
  8. 拆下2颗螺丝并拆下高压板盖（A）。（S1：）
    • S1: C.B.S-TITE R, SCREW, 3X8, F/ZN-3C

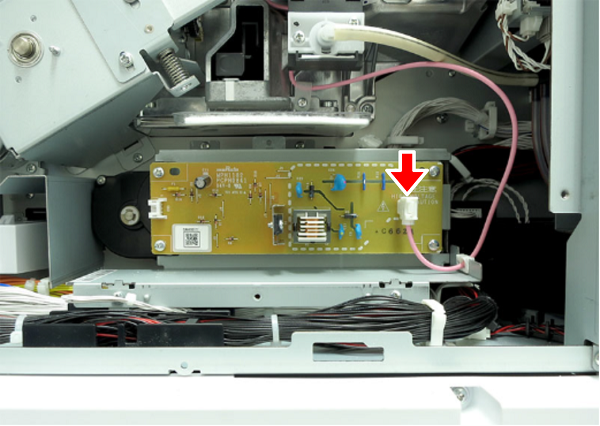

  9. 从连接器断开电缆。(CN2)
  10. 拆下4颗螺丝，然后拆下高压板（A）。（S1：）
    • S1: C.B.S-TITE R, SCREW, 3X8, F/ZN-3C
