检查5

清洁装订器单元
编号名称照片

描述

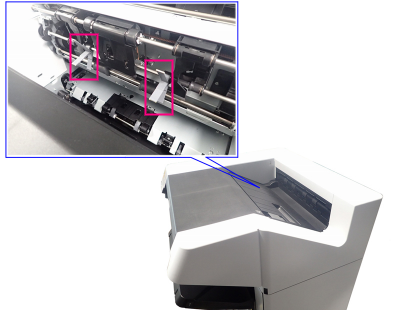

1

大搅拌叶

用蘸有纯净水并完全拧干的无纺布，清洁大搅拌叶（x2）的表面。

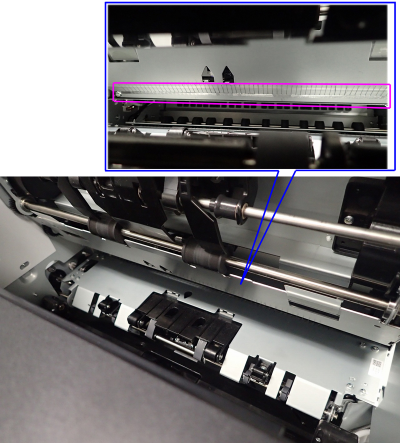

2中间处理托盘

用蘸有纯净水并完全拧干的无纺布，清洁MID处理托盘的表面。

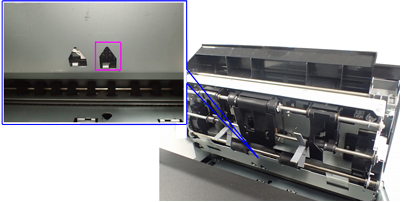

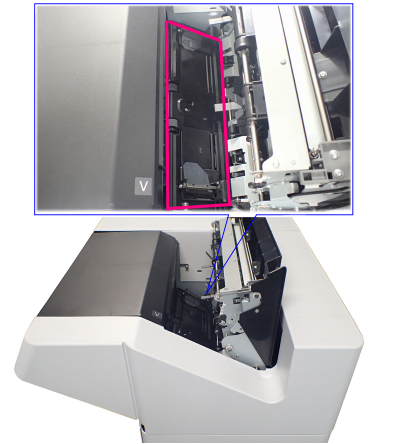

3支撑托盘

用蘸有纯净水并完全拧干的无纺布，清洁支撑托盘的前部和后部。

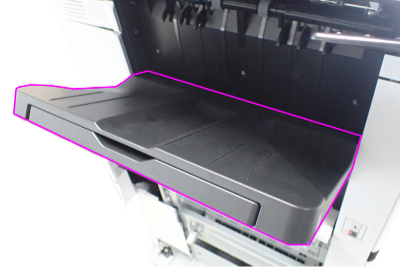

4

下部托盘



用蘸有纯净水并完全拧干的无纺布，清洁下部托盘。

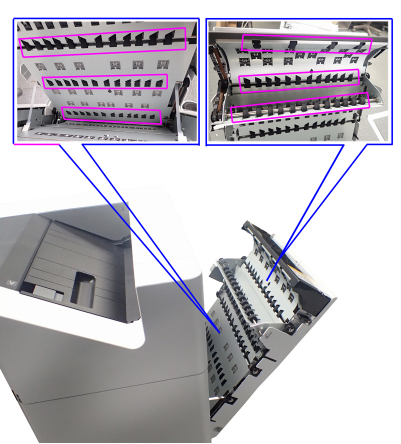

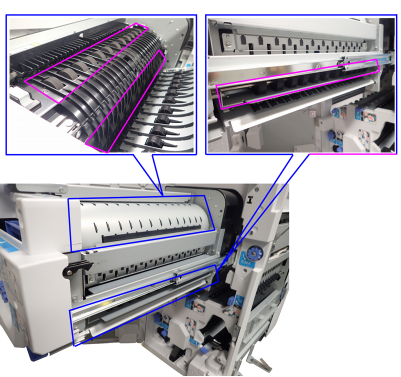

5

进纸辊

(1) 右盖

(2) 纸张传输路径（底部）

(3) 环形路径

①

(2)

(3)

用蘸有纯净水并完全拧干的无纺布，清洁进纸辊（仅橡胶辊）。

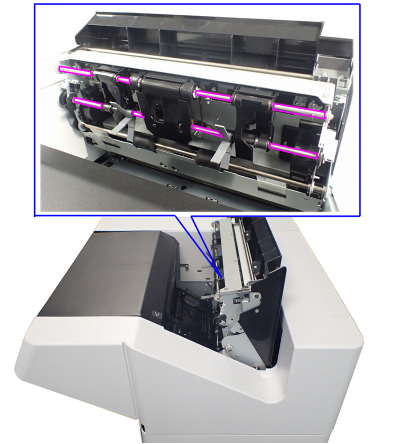

6 大搅拌叶/上导轨指针轴



用蘸有纯净水并完全拧干的无纺布，清洁大搅拌叶/上导轨指针轴（x2）。
* 清洁后，润滑大搅拌叶/上导轨指针轴（2个）。

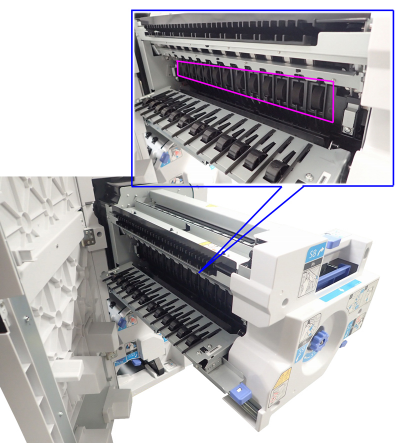

7

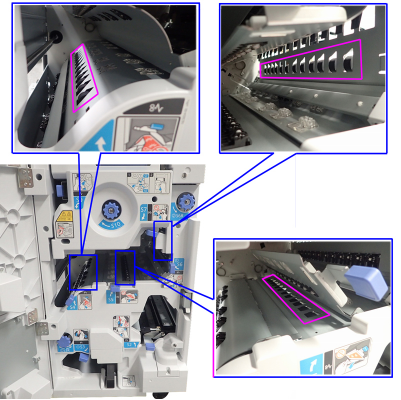

防静电刷

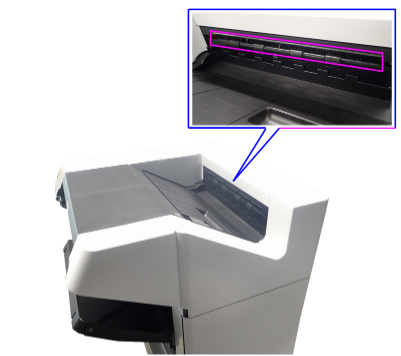

(1) 上部托盘出口

(2) 中间处理装纸部分（MID处理上部单元侧）

(3) 中间处理装纸部分（小搅拌叶单元侧）


(1)



(2)

(3)

目视检查防静电刷，如果发现刷子上有纸尘或类似异物，请用蘸有纯净水并完全拧干的无纺布沿着刷子方向进行清洁。
* 如果电荷去除刷损坏，请更换相应零件。
8

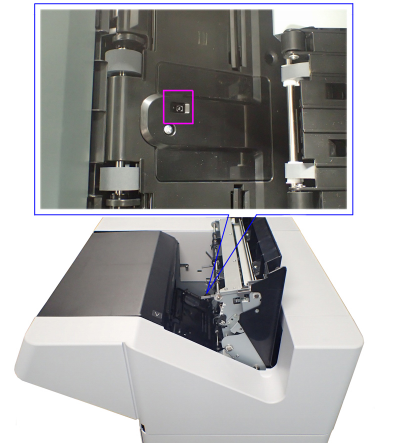

(1) FIN纸张传输传感器，预对位

(2) FIN纸张传输传感器，后分支MID

(3) FIN出纸传感器，主托盘

(1)



(2)

(3)

用蘸有纯净水并完全拧干的清洁棒，清洁各传感器。
