多用途纸盒板

Check Point / チェックポイント
  • 然后更换了多用途纸盒板，下一次打开电源时可能出现ROM不匹配错误。
  • 原因是所更换部件的固件版本和主机不匹配。在这种情况下，请更新固件。

  1. 拆下9颗螺丝，然后拆下多用途纸盒后外罩。（S7：）

    • S7:C.B.S-TITE(P4), SCREW, 3X10, F/ZN-3C
    Assemble / 組み立て

    安装多用途纸盒后外罩时，将4个卡钩与框架中的孔对齐。

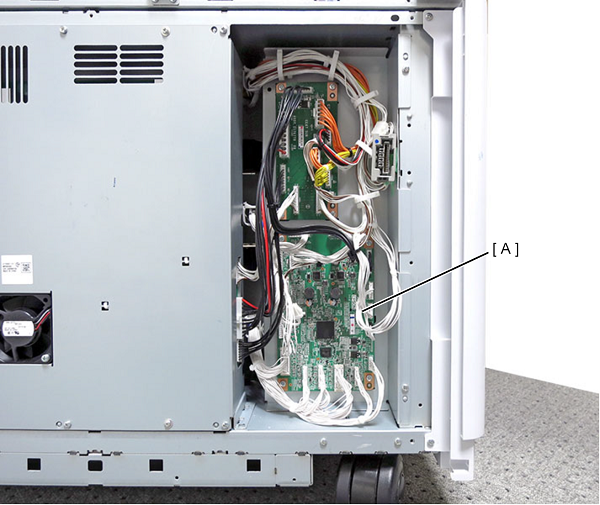

  2. 断开连接到多用途纸盒板（A）的所有电缆。
  3. 拆下4颗螺丝，然后拆下多用途纸盒板（A）。（S1：）


    • S1: C.B.S-TITE R, SCREW, 3X8, F/ZN-3C

Assemble / 組み立て

  • 图表显示了多用途纸盒板连接器的布局。

连接器编号销钉彩色目的地
CN16白色进纸离合器C2，进纸离合器C3，进纸离合器C4。
CN36黑色搓纸辊离合器，C2，搓纸辊离合器，C3，搓纸辊离合器，C4，
CN49白色主板
CN526白色进纸传感器C3，纸张传感器C3，纸张将尽传感器C3，纸盒传感器C3，纸盒提升电机传感器C3，装纸限制传感器C3，纸张长度传感器C3，纸张宽度传感器C3
CN616白色多用途纸盒进纸电机(C2)，多用途纸盒进纸电机(C3)
CN713白色进纸传感器C4，纸盒传感器C4，纸张长度传感器C4，纸张宽度传感器C4
CN810白色大容量进纸器
CN912白色纸张传感器C4，纸张将尽传感器C4，纸盒提升电机传感器C4，装纸限制传感器C4
CN107白色多用途纸盒进纸电机
CN1211白色进纸离合器，C1
CN1328白色进纸传感器C3，纸张传感器C3，纸张将尽传感器C3，纸盒传感器C3，纸盒提升电机传感器C3，装纸限制传感器C3，纸张长度传感器C3，纸张宽度传感器C3，多用途纸盒盖传感器
CN148白色多用途纸盒进纸电机(C2)
CN168白色搓纸电机，C1
CN176白色纸盒提升电机C2，纸盒提升电机C3，纸盒提升电机C4
CN188白色PS继电器板
CN204白色大容量进纸器
