纸尘过滤网

Check Point / チェックポイント
  • 本节中所述的过滤网为定期更换部件，将作为一个ASP组提供。即使只需要更换其中一个过滤网，也需要更换其他过滤网。
  • 维修作业之前或之后，本部件需要操作或调整/指示。有关必要操作的详细信息，请参见“更换前/更换后”。

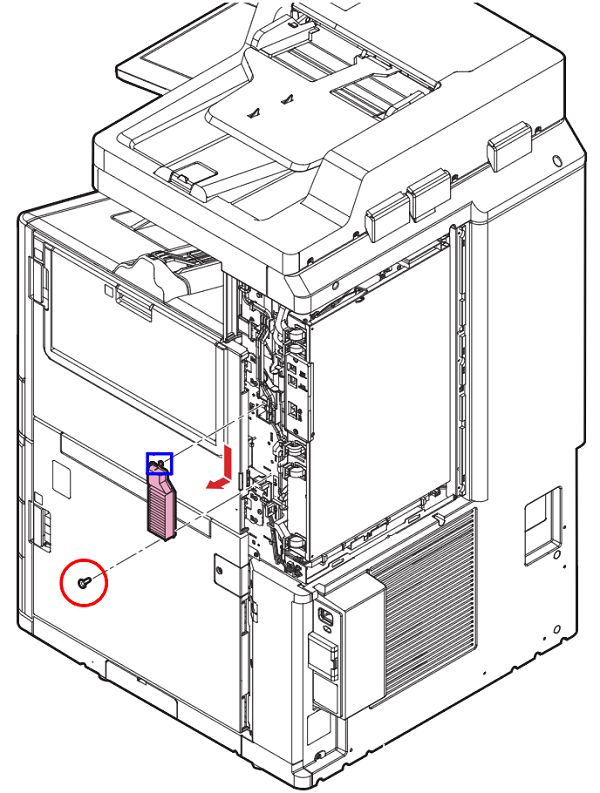

  1. 拆下右侧的6颗螺丝。（S7：）
  2. 滑动右后侧外罩，然后脱开3个卡钩。
  3. 拆下右后侧外罩，同时拆下2个定位销。
  4. 拆下螺丝，然后拆下灰尘过滤网。（S1：）


    Assemble / 組み立て

    安装纸尘过滤网时，使用螺丝固定前将卡钩插到框架上的孔中。
