SDL装订器单元


  1. 打开SDL前盖，然后沿箭头方向滑动并拆下。

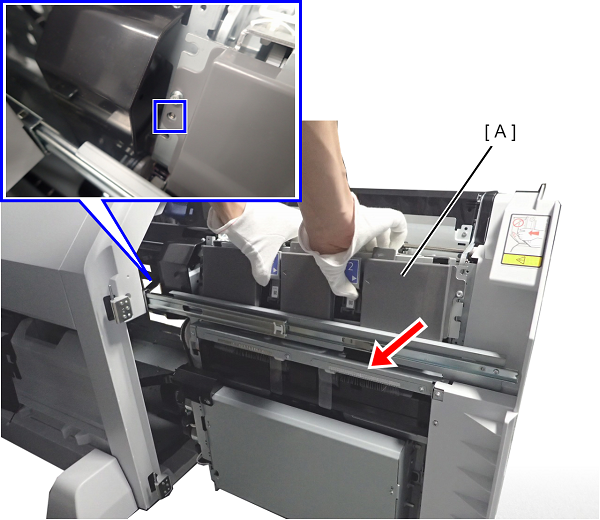

  2. 握住拉出杆，拉出SDL机械单元（A），直到停止。
  3. 进一步拉出SDL机械单元的同时按下该单元导轨上的释放杆（x2），

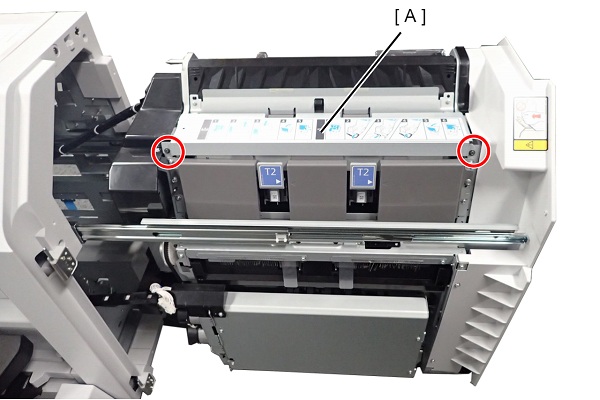

  4. 拆下2颗螺丝，然后拆下SDL上框（A）。{1}

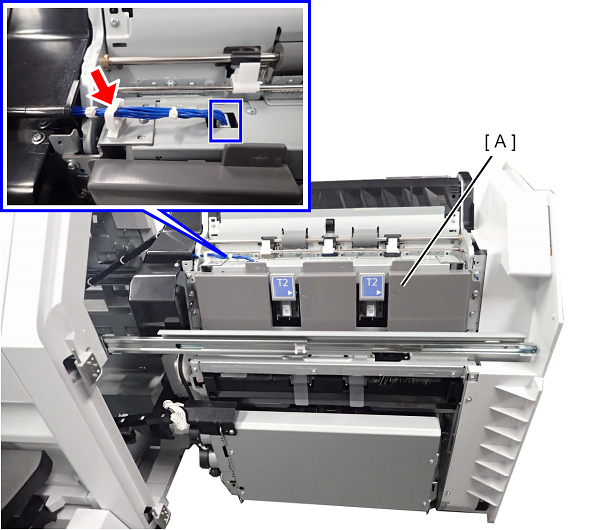

  5. 从卡箍释放电缆并从SDL装订器单元（A）断开电缆。
  6. 拆下4颗螺丝。
  7. 沿箭头方向滑动SDL装订器单元（A），并从定位销拆下。

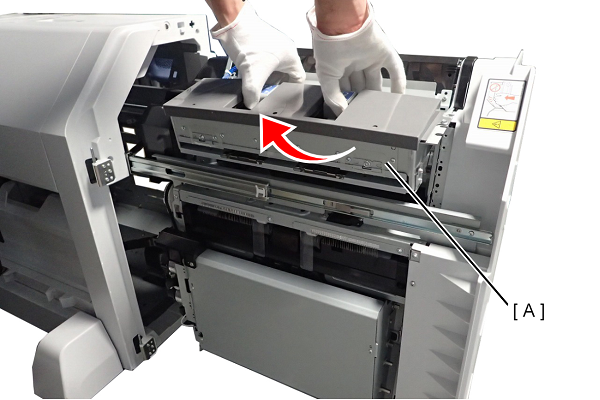

  8. 将SDL装订器单元（A）从底部朝前旋转，然后拆下。

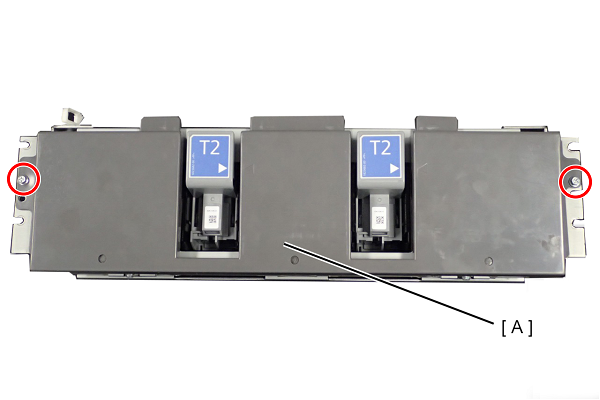

  9. 拆下2颗螺丝，然后拆下SDL装订器盖（A）。

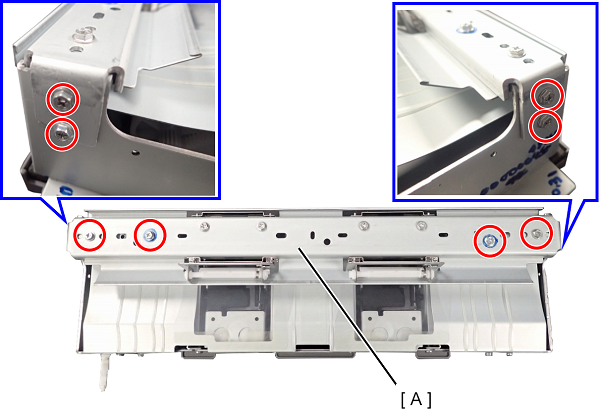

  10. 拆下8颗螺丝，然后拆下SDL装订器框架组件（A）。

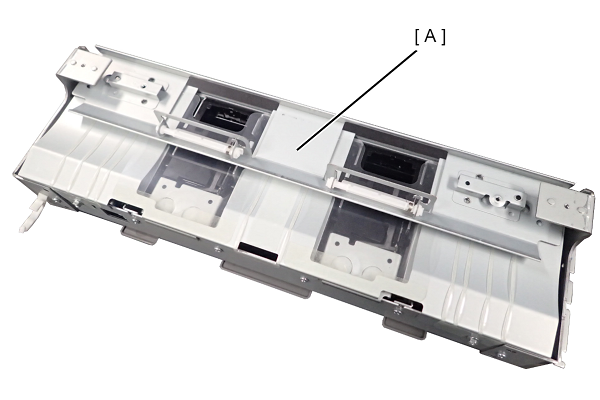

  11. 拆下SDL装订器导轨组件（A）。

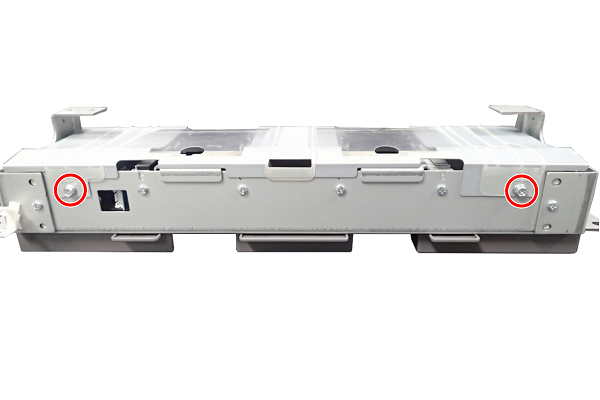

  12. 拆下2颗螺丝。

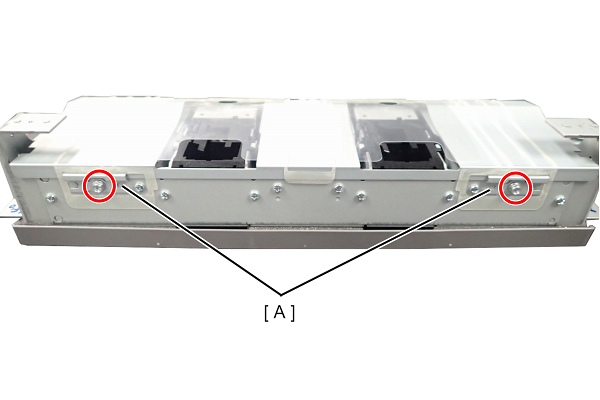

  13. 拆下2颗螺丝并拆下2个固定板（A）。

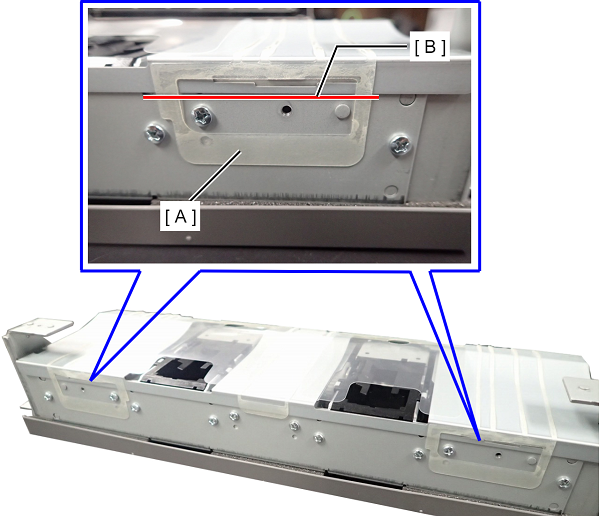

  14. 将纸导轨（A）剥到SDL装订器框架盖（B）的缺口处。

    Caution / 注意
    • 不要剥掉缺口上方的纸导轨。

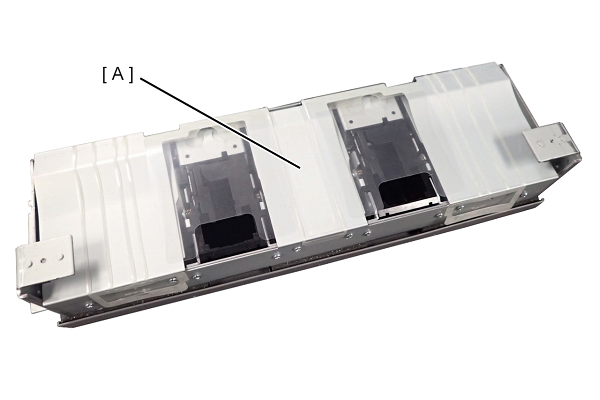

  15. 拆下SDL装订器框架盖（A）。

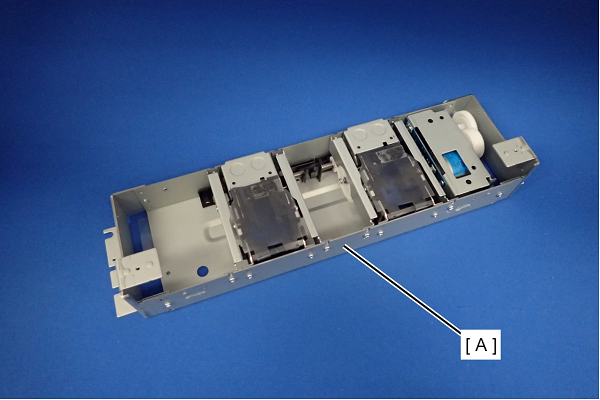

  16. 更换SDL装订器单元（A）。

    Assemble / 組み立て

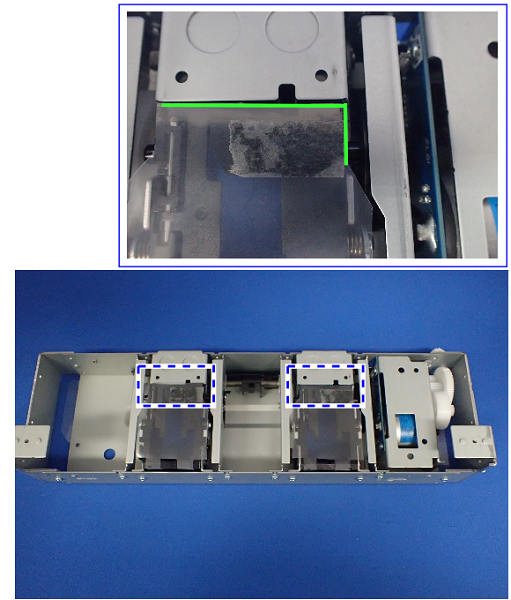

    • 更换SDL装订器单元时，请准备一张纸并遵照以下说明进行连接。
      为此，更换SDL装订器单元时，请准备设置为ASP的新聚酯薄膜，并根据以下说明进行连接。
      <连接聚酯薄膜纸张>
      • 将纸张边缘与装订移动区域的边缘对齐，然后连接。
