CIS模块、ADF


  1. 拆下5颗螺丝。（S18：/S14：）
    • S18:C.B.S-TITE.P4.SCREW-3x6-F.ZN-3C
    • /S14：C.B.P-TITE.P4.SCREW-3x10-F.ZN-3C
  2. 释放2个卡钩和卡扣，然后拆下ADF前盖。
  3. 打开ADF盖。
  4. 拆下5颗螺丝并拆下ADF后盖。(S2:）

    • S2: C.SHOULDER S-TITE,3X5

    Note / 補足
    • 拆卸时，松开2个卡钩和2个卡扣。

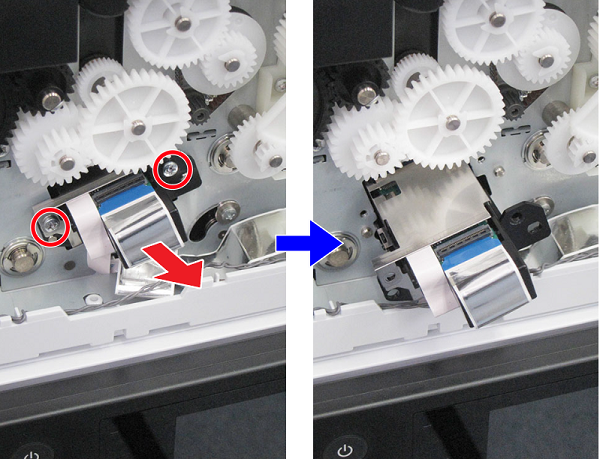

  5. 拆下2颗螺丝，然后稍微拉出CIS模块，ADF。（S3：）
  6. 抬起插槽锁，然后断开FFC。


    Note / 補足

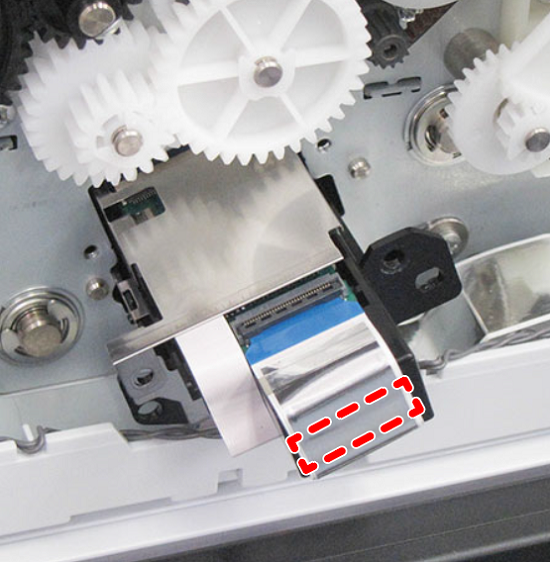

    下面有双面胶带，请同FFC一起撕下。

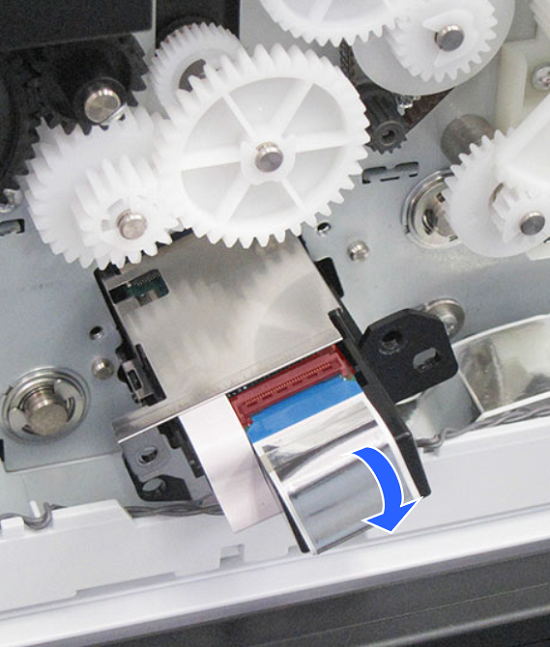

  7. 撕下FFC双面胶带，拉出CIS模块，ADF。

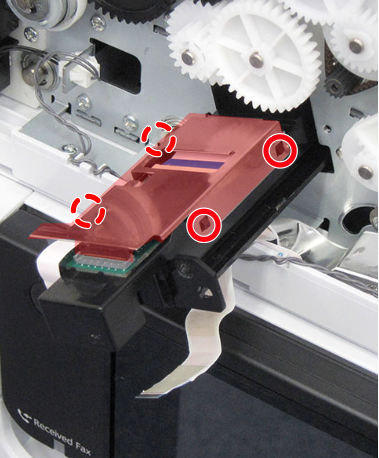

  8. 释放4个卡钩并拆下挡板。

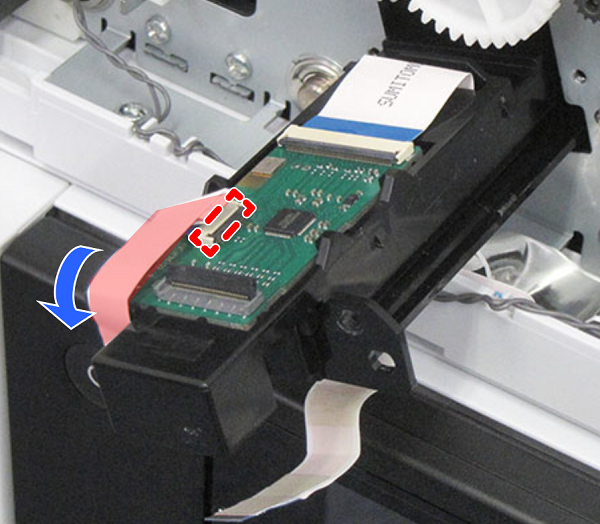

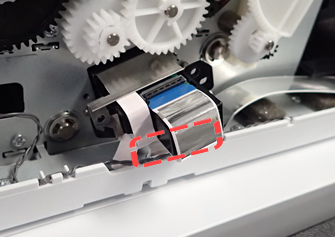

  9. 抬起插槽锁，然后断开FFC。


    Note / 補足

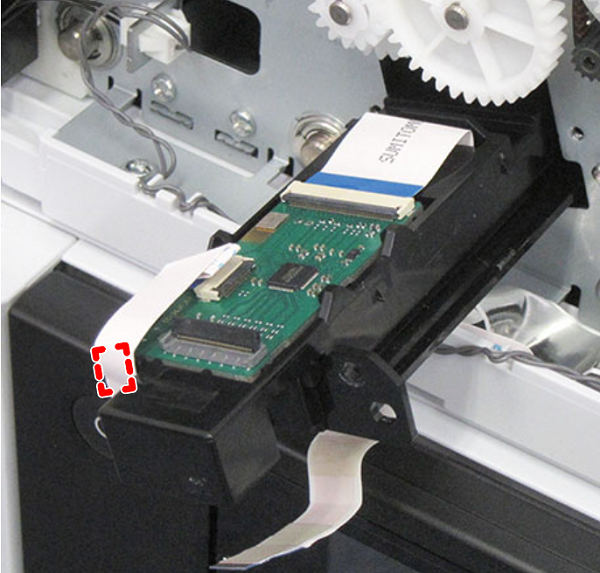

    下面有双面胶带，请同FFC一起撕下。

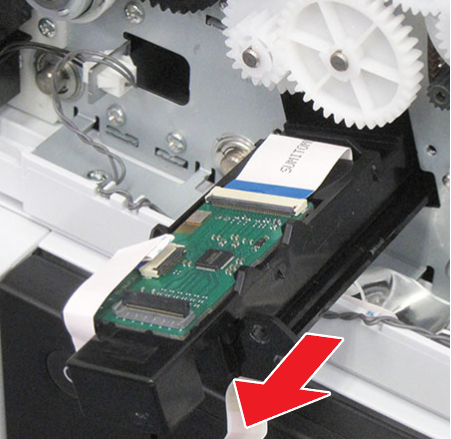

  10. 向前拆下CIS模块，ADF。


    Assemble / 組み立て

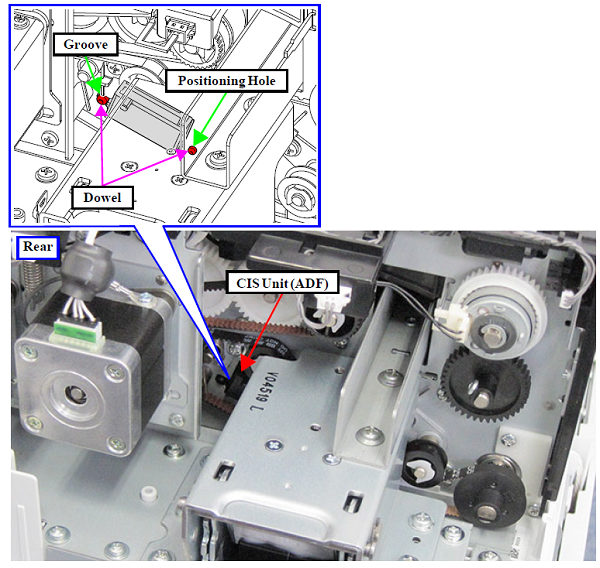

    • 在背面，将CIS模块，ADF上的两个定位销分别插入凹槽和定位孔中。
    • 连接FFC时，小心不要将其损坏，如扭结或使端子变形。此外，小心不要呈对角连接。
    • 安装CIS模块后，确保用清洁布，如无尘布清洁玻璃表面。清洁玻璃后，点亮扫描区域并确保该区域干净，无任何脏污或异物。
