面板单元

Check Point / チェックポイント

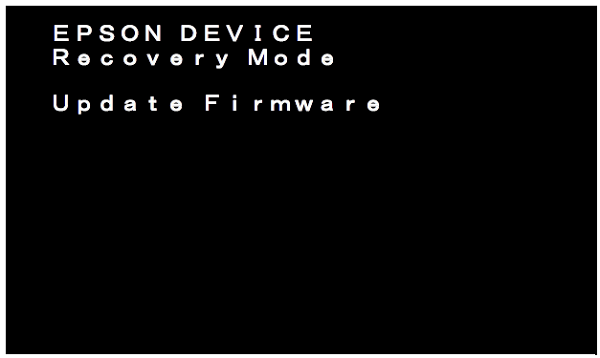

  • 更换面板单元后启动打印机时，打印机可能会在如下所示的“恢复模式”下启动。在这种情况下，在显示恢复模式屏幕的情况下执行固件更新。更新固件有两种方法：使用保存固件数据（EFU文件）的USB闪存，或者使用USB电缆连接PC和打印机并执行正常更新。更新固件后，打印机恢复为正常状态。（使用USB闪存时，打印机会自动检测固件并执行更新。）
  • 固件版本信息存储在两个位置：打印机的电路板中和面板单元板中。如果它们之间不匹配，打印机将以恢复模式启动。更新固件可以解决该问题，打印机将正常启动。

  • 更新固件失败时使用恢复模式，例如在更新过程中关闭电源（更换面板单元时除外）。


    更新完成后返回正常模式。

    • 更新后自动重启。
    • USB连接可用（无法使用网络端口）。
    • 所有LED点亮（固件更新期间电源LED闪烁）。

  1. 滑动并拆下NFC盖。

    Assemble / 組み立て
    • 若要安装NFC盖，先将四个支撑块插入凹槽，然后将盖滑向后方进行安装。

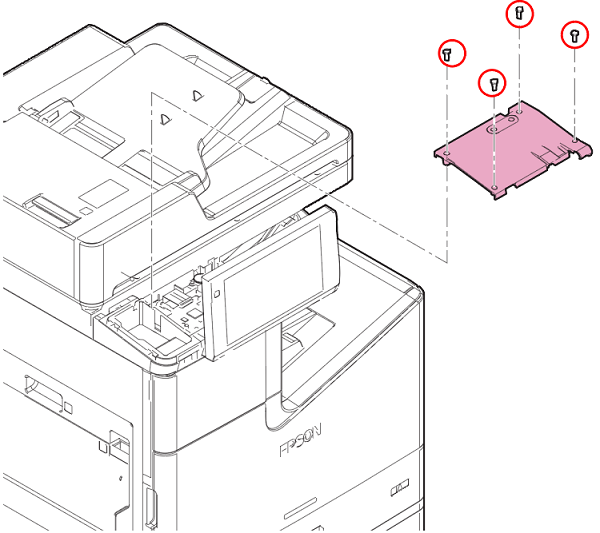

  2. 拆下4颗黑色螺丝，然后拆下面板单元盖，上部。（S3：）
    • S3:{1}C.B.S-TITE, SCREW, 3X8, F/ZB-3C

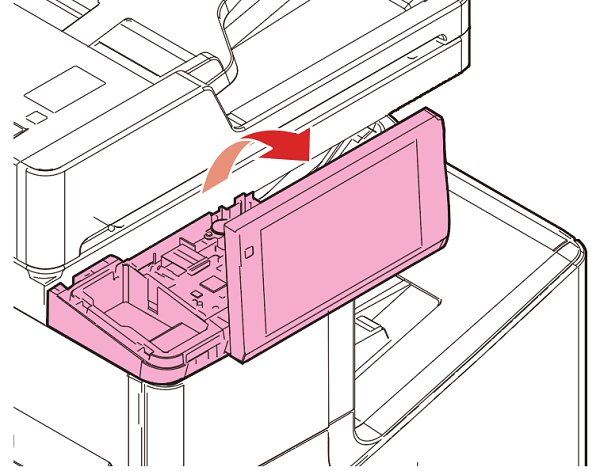

  3. 打开面板。

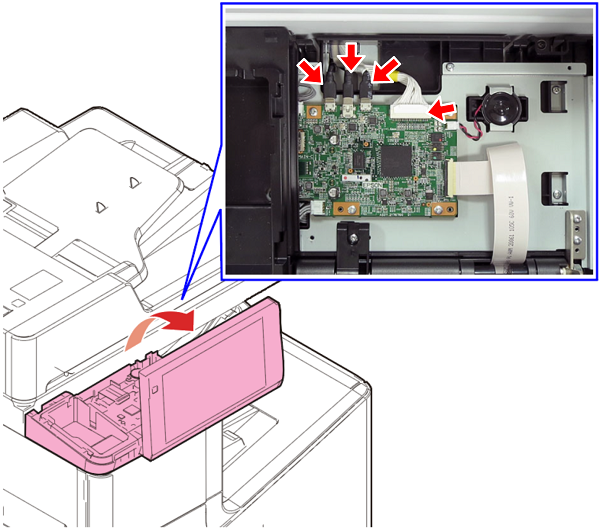

  4. 从面板连接器上拆下4根电缆。（CN100、CN201、CN203、CN206）

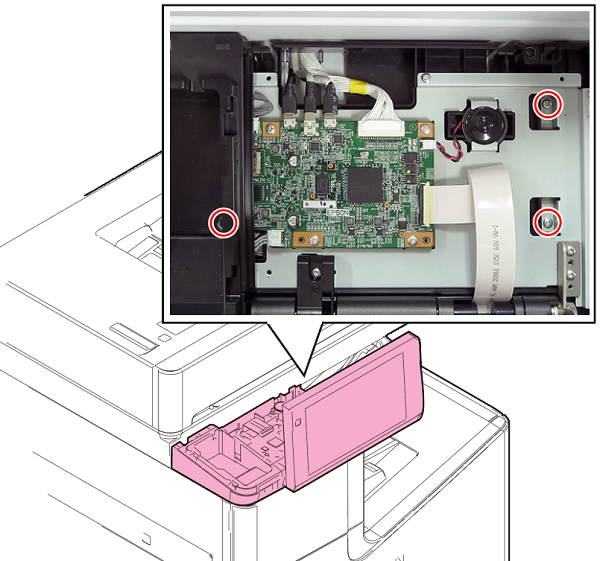

  5. 拆下3颗螺丝。（S1：）


  6. 打开I/C盖。

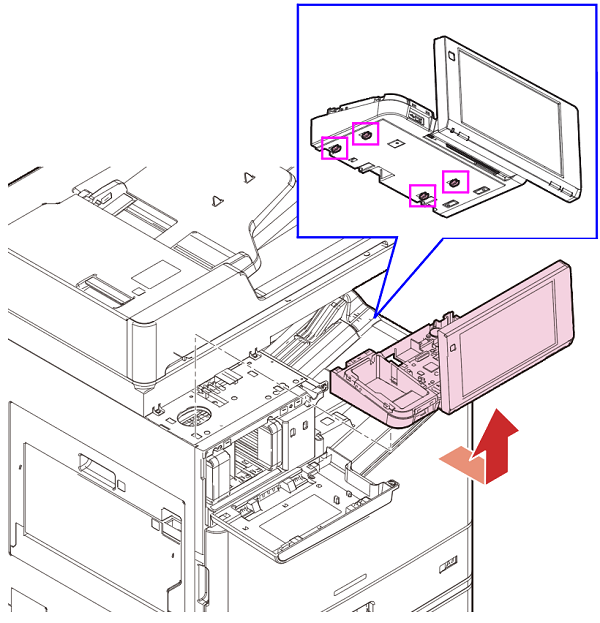

  7. 沿箭头方向滑动面板单元解开4个卡钩，然后拆下。


    Assemble / 組み立て
    • 若要安装面板单元，将面板单元底部的卡钩（x4）插到打印侧的孔中。
