305030213 SDL HP传感器，装订器


  1. 启动服务支持模式。


  2. 选择[03 Failure Verification]（03故障验证）。
  3. 选择[Finisher]（装订器）选项卡。


  4. 选择[3050302 Sensor]（3050302传感器）。


  5. 打开SDL前盖，然后沿箭头方向滑动并拆下。
  6. 握住拉出杆，拉出SDL机械单元（A），直到停止。
  7. 进一步拉出SDL机械单元的同时按下该单元导轨上的释放杆（x2），

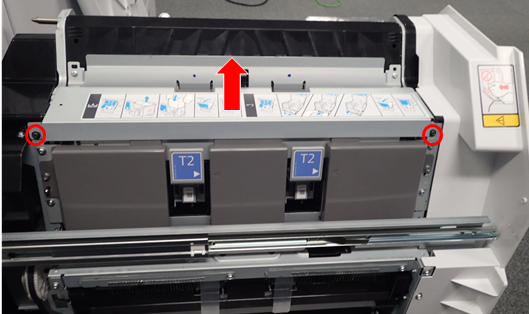

  8. 拆下2颗螺丝，然后拆下鞍式装订器上框。

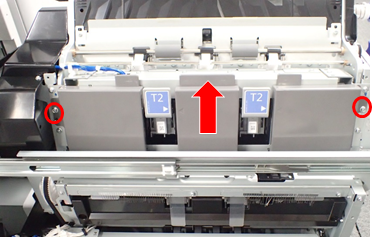

  9. 拆下2颗螺丝，然后拆下鞍式装订装订器盖。

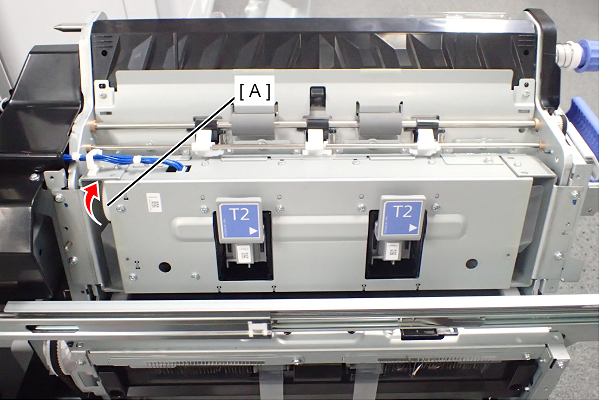

  10. 沿箭头方向旋转鞍式装订器驱动齿轮（A），直至达到HP非检测位置，同时检查装订位置。

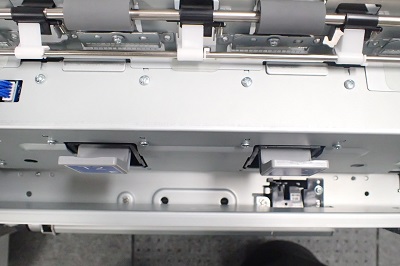

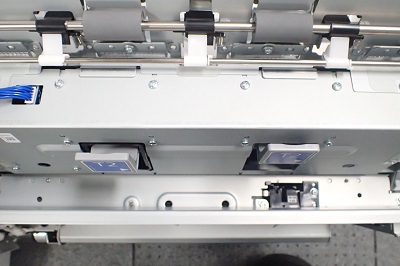

    HP检测位置 HP非检测位置


  11. 确认传感器值发生变化。

    • FALSE：未检测到HP
    • TRUE：检测到HP
