305010247 SDL HP传感器，搅拌叶


  1. 启动服务支持模式。
  2. 选择[03 Failure Verification]（03故障验证）。
  3. 选择[Finisher]（装订器）选项卡。
  4. 选择[3050102 Sensor]（3050102传感器）。


  5. 打开SDL前盖，然后沿箭头方向滑动并拆下。
  6. 握住拉出杆，拉出SDL机械单元（A），直到停止。
  7. 进一步拉出SDL机械单元的同时按下该单元导轨上的释放杆（x2），
  8. 拆下2颗螺丝和SDL搅拌叶电缆盖（A）。(S6:）
    • S6:C.B.S-TITE(P4), SCREW, 3X8, F/ZN-3C

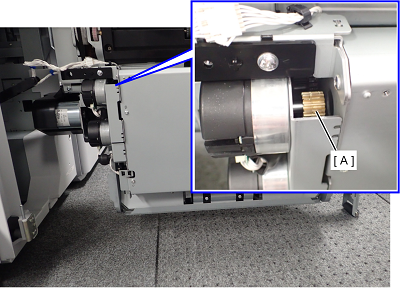

  9. 旋转齿轮（A）。

  10. 确认传感器值发生变化。

    • FALSE：未检测到HP
    • TRUE：检测到HP
