右盖组件
- 打开右盖组件。
- 拆下3颗螺丝。(S7:{1}
/ S19：
）
- S7:C.B.S-TITE(P4), SCREW, 3X10, F/ZN-3C
- S19：C.B.P-TITE, SCREW, 3X10, F/ZN-3C
- 释放2个卡钩并拆下右上盖外盖（A）。
- 将镊子等薄物体插到槽中，释放卡钩，然后拆下3个螺丝盖。
- 拆下3颗螺丝，然后打开右盖组件（A）。(S3:{1}）
- S3: C.B.S-TITE, SCREW, 3X8, F/ZB-3C
- 拆下右盖侧外盖（B）前后侧的4颗螺丝。(S7:）
- S7: C.B.S-TITE(P4), SCREW, 3X10, F/ZN-3C
- 向外展开右盖侧外盖（B），释放4个定位销，然后拆下右盖侧外盖（B）。
- 拆下后中盖（A）的4颗螺丝。（S7：）
- S7:C.B.S-TITE(P4), SCREW, 3X10, F/ZN-3C
- 沿箭头方向拆下后中盖（A）。
Assemble / 組み立て安装后中盖时，请检查以下项目。
- 把2个卡钩挂在框架上。
- 对齐2个定位销与定位孔。
- 拆下后下盖组件（A）的4颗螺丝。（S7：）
- S7:C.B.S-TITE(P4), SCREW, 3X10, F/ZN-3C
沿箭头方向拆卸后下盖组件（A）。
Assemble / 組み立て安装后下盖组件时，请检查以下项目。
- 把4个卡钩挂在框架上。
- 对齐2个定位销与定位孔。
- 根据凹槽打开前盖（A）。
- 滑动释放铰链，拆下前盖（A）。
- 拆下5颗螺丝。(S6:
/ S7:）
S6:C.B.S-TITE(P4), SCREW, 3X8, F/ZN-3C
- S7:C.B.S-TITE(P4), SCREW, 3X10, F/ZN-3C
Check Point / チェックポイントS6比其他外部固定螺丝更短。为了识别S6螺丝，螺丝周围刻有“x8D”。
请使用正确的螺丝，否则如果安装了不同长度的螺丝，则可能会发生故障。 - 轻轻拉出环形箍带单元（A），然后拆下前内中盖（B）。
Assemble / 組み立て安装前内中盖（B）时，将定位销对齐定位孔。
- 拆下螺丝然后拆下脚轮盖-前（A）。(S7:{1}）
- S7:C.B.S-TITE(P4), SCREW, 3X10, F/ZN-3C
- 拆下5颗螺丝。(S7:{1}）
- S7:C.B.S-TITE(P4), SCREW, 3X10, F/ZN-3C

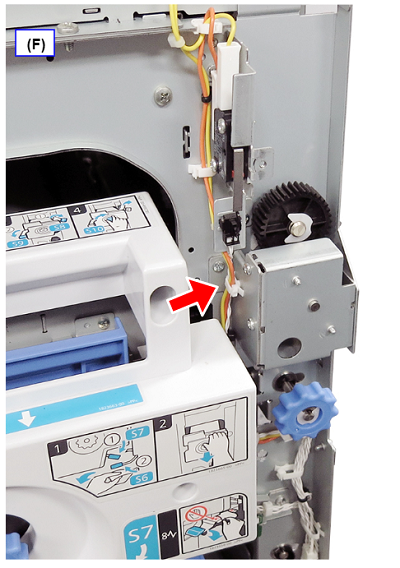

- 拉出环形箍带单元（A）并拆下螺丝。(S7:{1}）
- S7:C.B.S-TITE(P4), SCREW, 3X10, F/ZN-3C
- 打开S4和S6杆，并拆下前内下盖（A）。

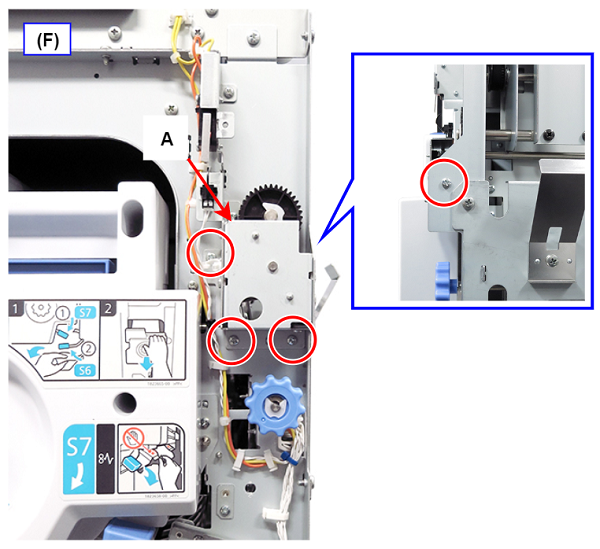

- 拆下2颗螺丝，然后沿箭头方向拆下供电单元屏蔽框架。（S25：）
S25:C.B.S-TITE, SCREW, 3X6, F/ZN-3C

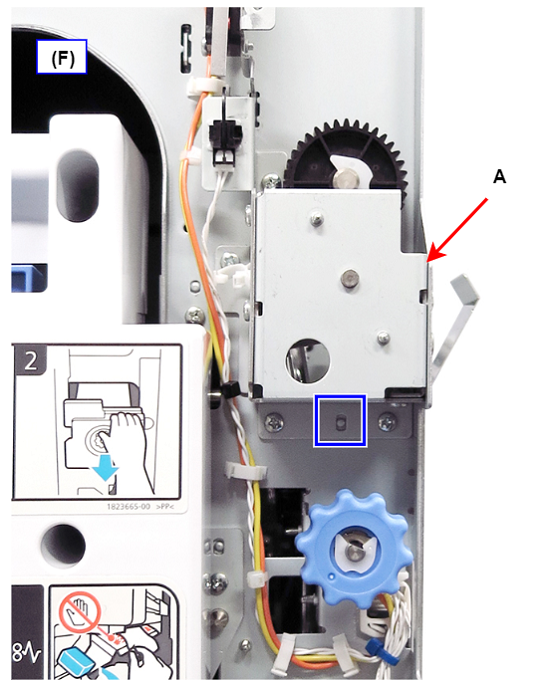

Assemble / 組み立て安装供电单元屏蔽框架时，请检查以下内容。
- 在主机机架下方插入供电单元屏蔽框架的2个支撑块。
- 将主机机架的支撑块对齐供电单元屏蔽框架的孔。

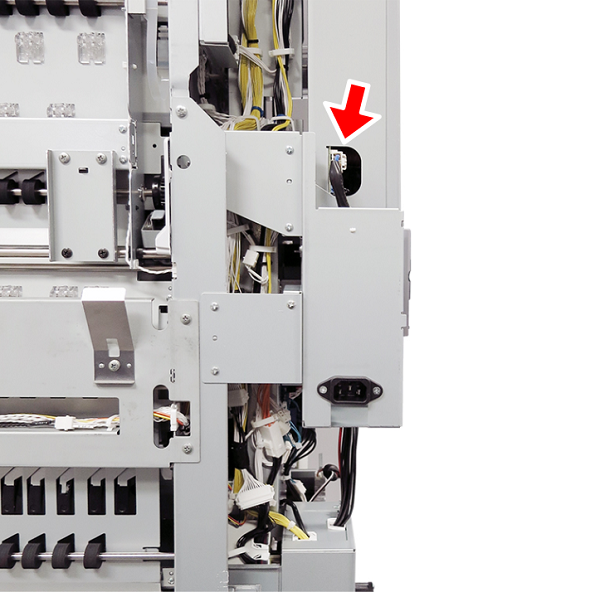

- 从电源单元断开电缆。

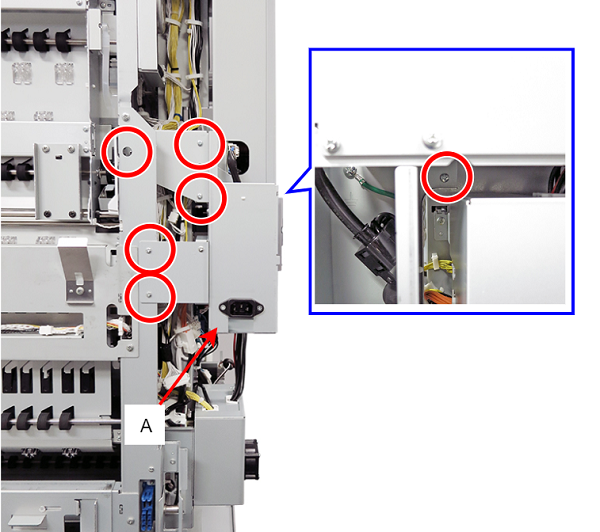

- 拆下6颗螺丝，然后拆下供纸电缆单元（A）。（S1：）
- S1: C.B.S-TITE R, SCREW, 3X8, F/ZN-3C
Caution / 注意用手握住供纸电缆单元（A）并拆下螺丝，否则单元可能会掉落。

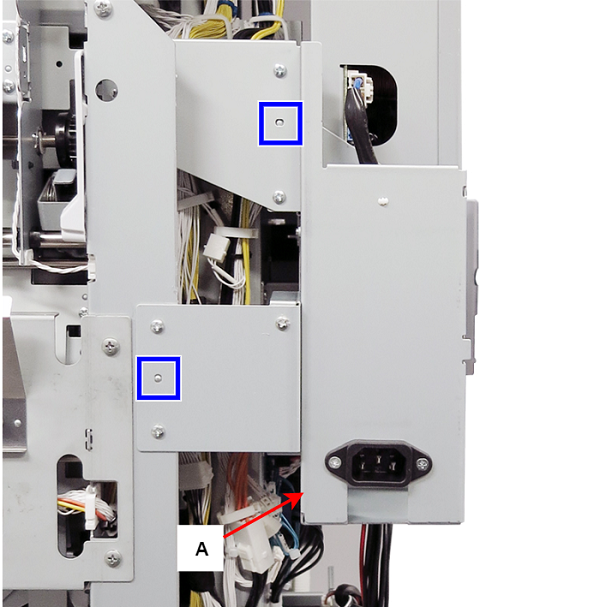

Assemble / 組み立て将框架上的2个定位销与供纸电缆单元（A）上的定位孔对齐后，安装供纸电缆单元（A）。
- 从卡箍上释放电缆。

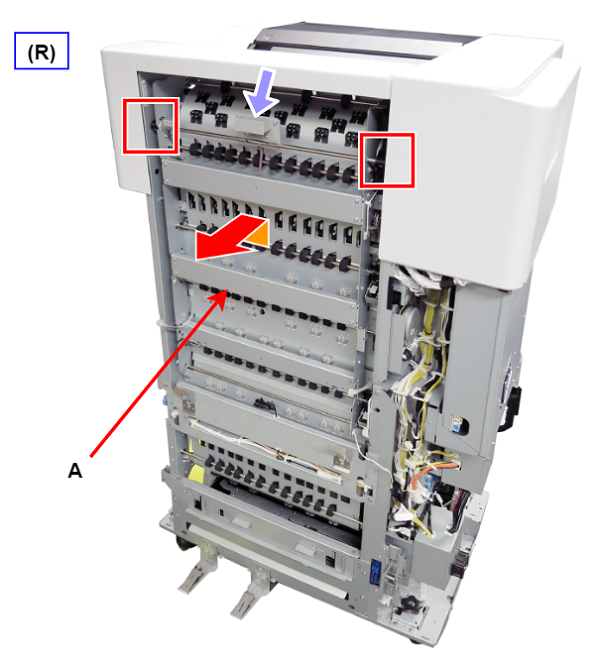

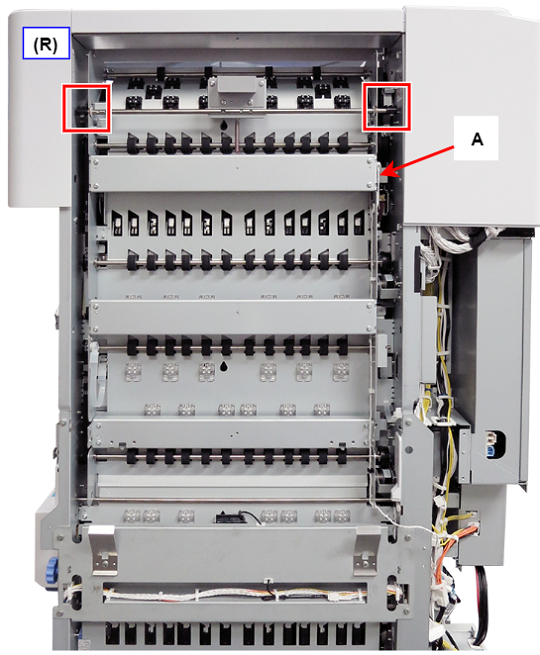

- 拆下4颗螺丝和垂直传输路径卡纸盖扭矩限制器组件（A）。（S1：）
- S1: C.B.S-TITE R, SCREW, 3X8, F/ZN-3C
Check Point / チェックポイント如果右盖组件打开，请在拆下垂直传输路径卡纸盖扭矩限制器组件之前关闭右盖组件。

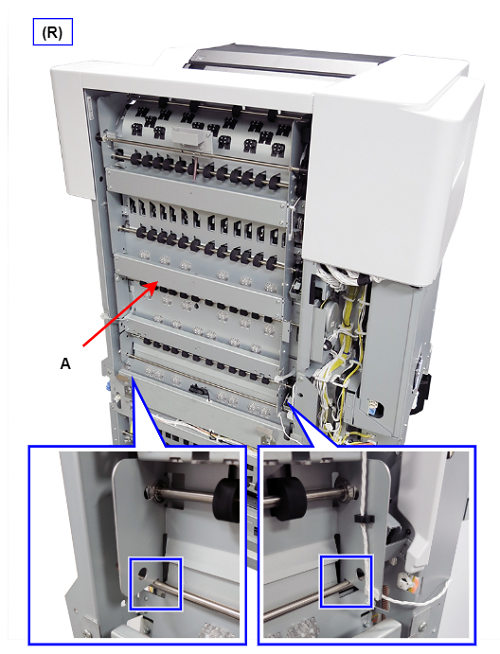

Assemble / 組み立て将框架上的定位销与垂直传输路径卡纸盖扭矩限制器组件上的定位孔对齐后，安装垂直传输路径卡纸盖扭矩限制器组件。

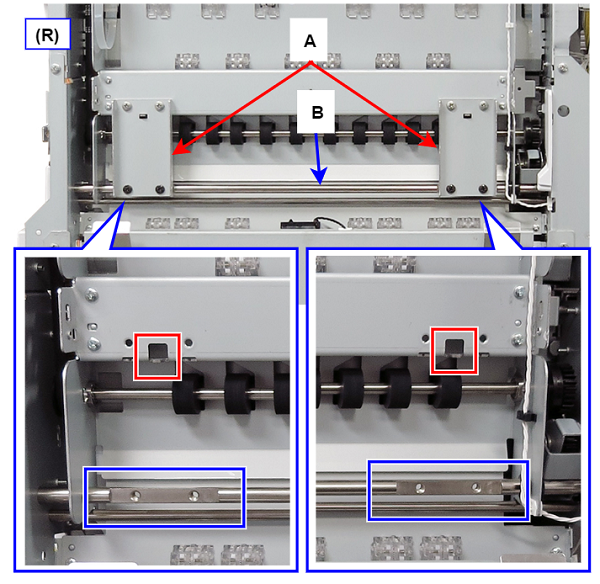

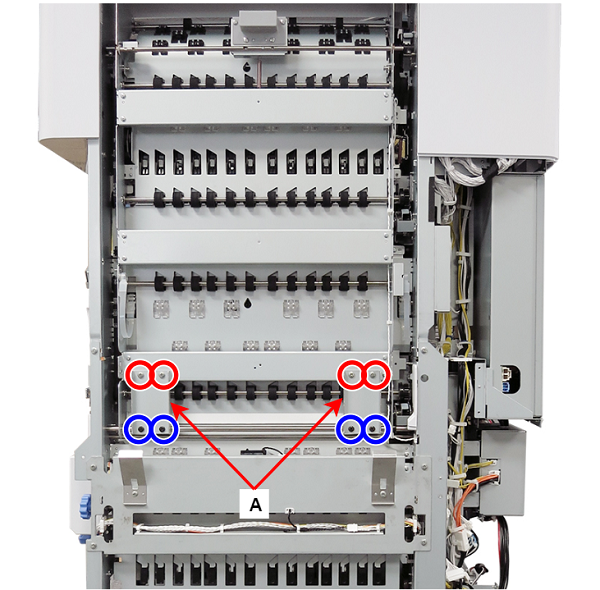

- 拆下8颗螺丝和垂直传输路径卡纸盖驱动轴固定板（A）。(S20:{1}{1}/ S29:）
- S20: C.B.S-TITE R, SCREW, 4X8, F/ZN-3C
- S29:{1}C.B.SCREW, 4X6, F/Ni
Assemble / 組み立て若要连接垂直传输路径卡纸盖驱动轴固定板（A），将垂直传输路径卡纸盖驱动轴固定板（A）的定位孔对齐框架支撑块，然后将固定板连接到带有螺丝孔的平面部件上。

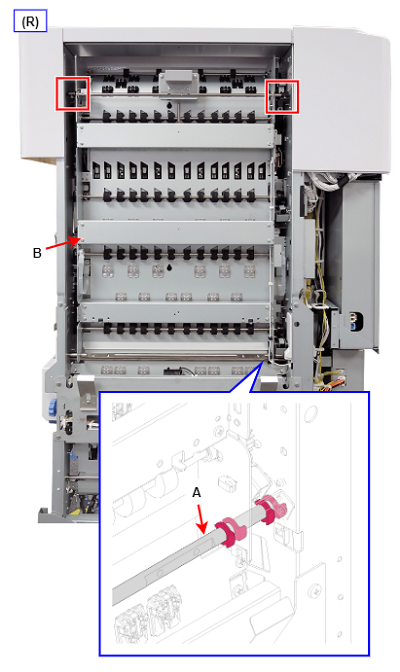

- 拆下固定垂直传输路径卡纸盖驱动轴（A）的4个卡簧。
Caution / 注意- 小心不要将卡簧掉入装订器中。
- 确保右盖组件（B）使用卡钩固定，否则在下一步中右盖组件（B）可能会掉落。

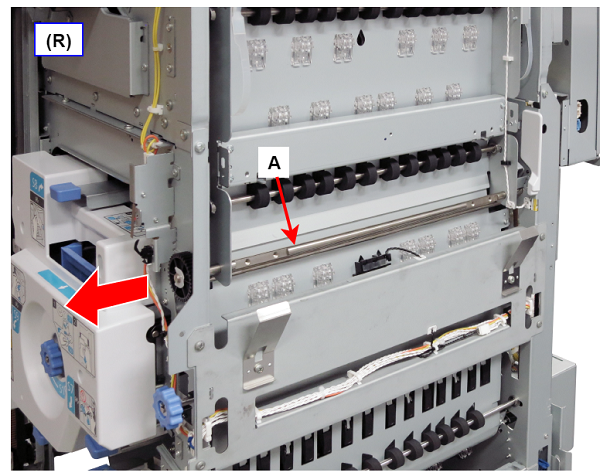

- 按箭头方向拉出并拆下垂直传输路径卡纸盖驱动轴（A）。

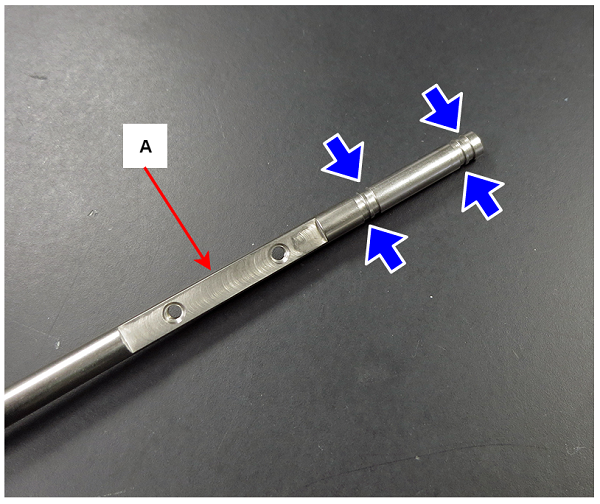

Note / 補足如果垂直传输路径卡纸盖驱动轴（A）的凹槽妨碍到框架，请稍微抬起右盖组件（B）并拉出轴。

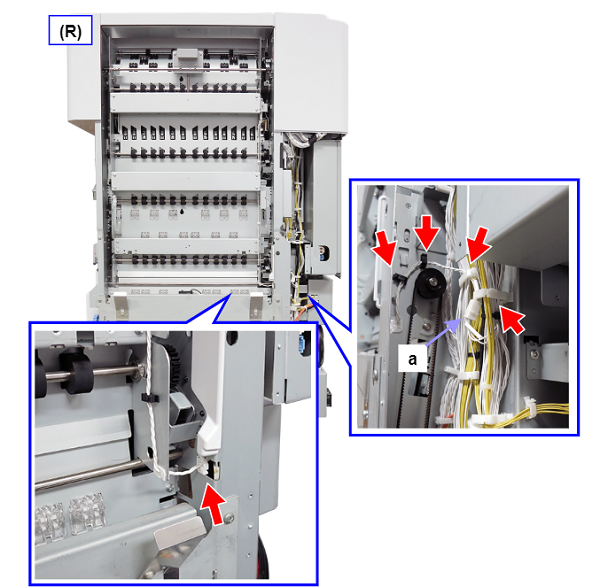

- 从5个卡箍释放电缆，然后断开中继连接器（a）。

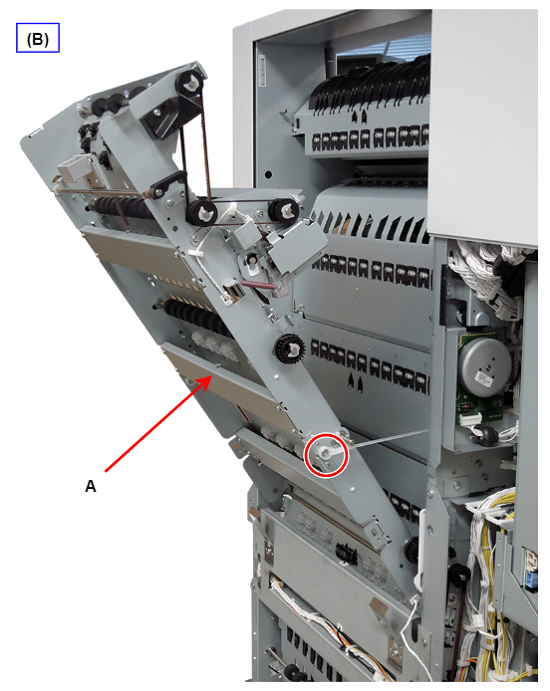

- 打开右盖组件（A）并拆下螺丝。(S18:{1}）
- S18: C.SHOULDER S-TITE, SCREW, 3X5
- 关闭右盖组件（A）并用卡钩固定。
Caution / 注意确保右盖组件（A）使用卡钩固定，否则在下一步中右盖组件（A）可能会掉落。

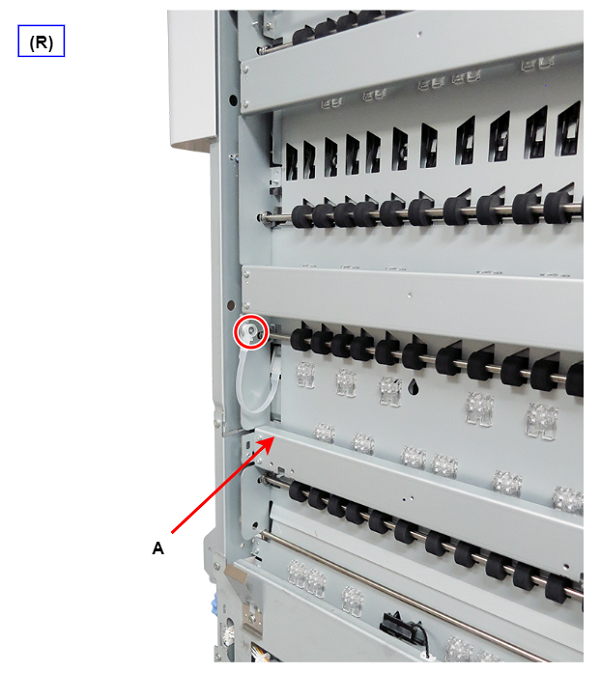

- 拆下螺丝。(S18:{1}）
- S18: C.SHOULDER S-TITE, SCREW, 3X5
- 降低右盖组件（A）的杆并释放卡钩，然后沿箭头方向拆下。
Assemble / 組み立て将下部支撑块挂在框架的轴上以连接右盖（A）。
