对位辊

  1. 打开前盖组件（A），向上滑动并取出。
  2. 打开BRG顶盖（A）。
  3. 拆下2颗螺丝，然后拆下前内罩，上副（A）。
  4. 拆下6颗螺丝，然后向前拉出前内罩（A）将其拆下。
  5. 拆下4颗螺丝。
  6. 释放2个卡钩并拆下后外盖（A）。

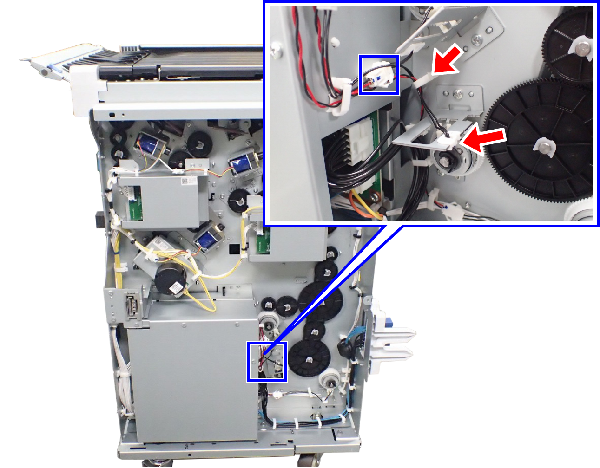

  7. 释放2个卡箍并断开中继连接器。

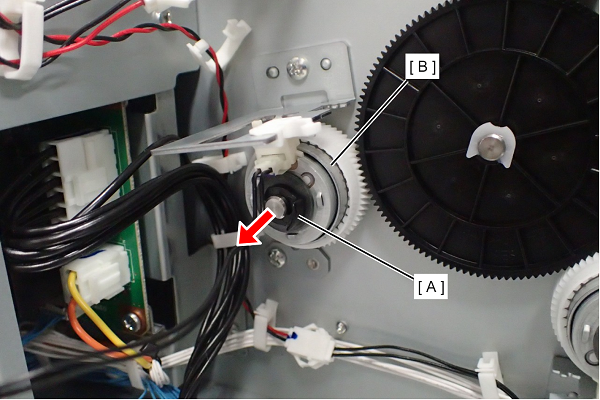

  8. 拆下E形环（A）并拆下BRG对位辊离合器2（B）。


    Assemble / 組み立て

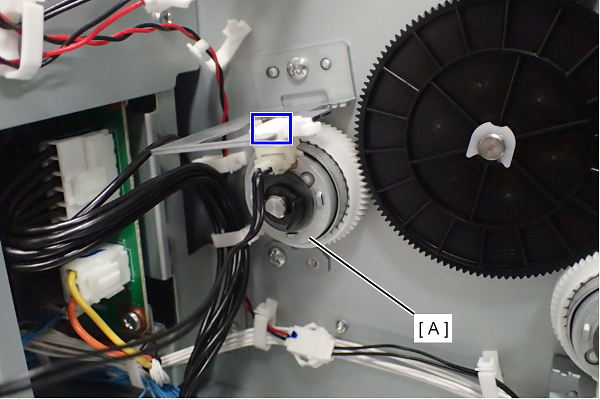

    • 安装BRG对位辊离合器2（A）时，将离合器的对位孔对准支撑块。

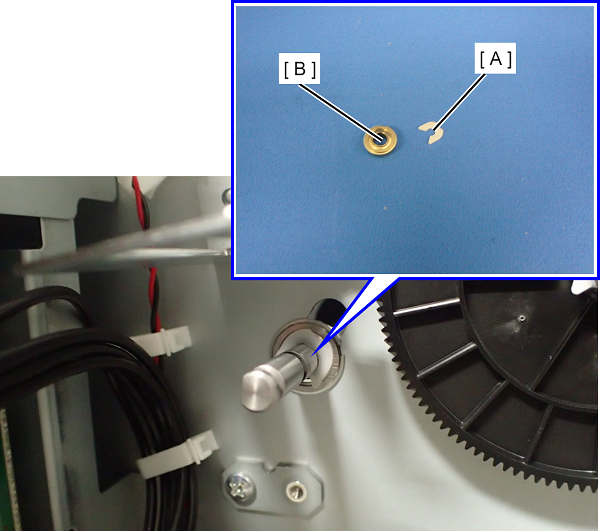

  9. 拆下E型环（A）并拆下轴承（B）。

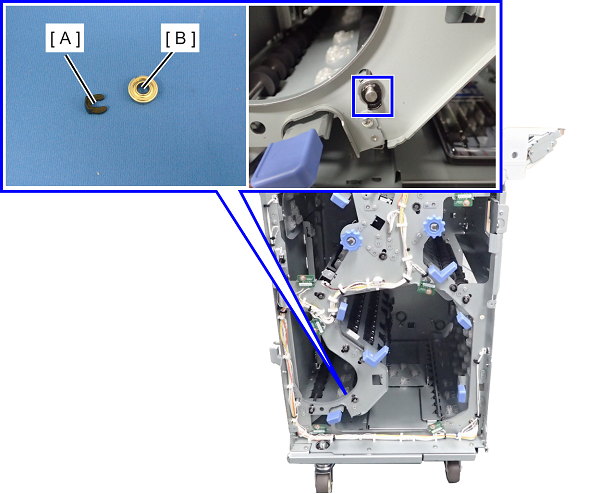

  10. 拆下E型环（A）并拆下轴承（B）。

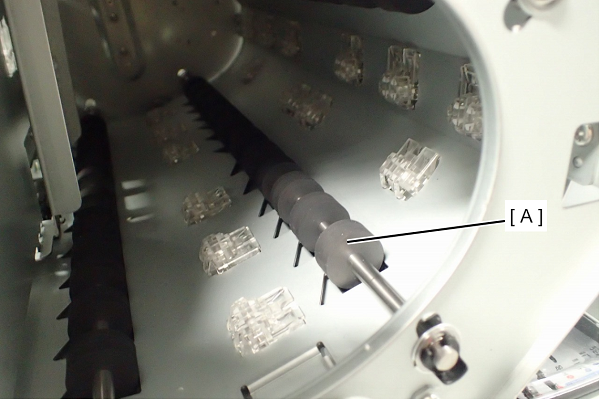

  11. 拆下对位辊2（A）。
