扫描仪
电机/传感器

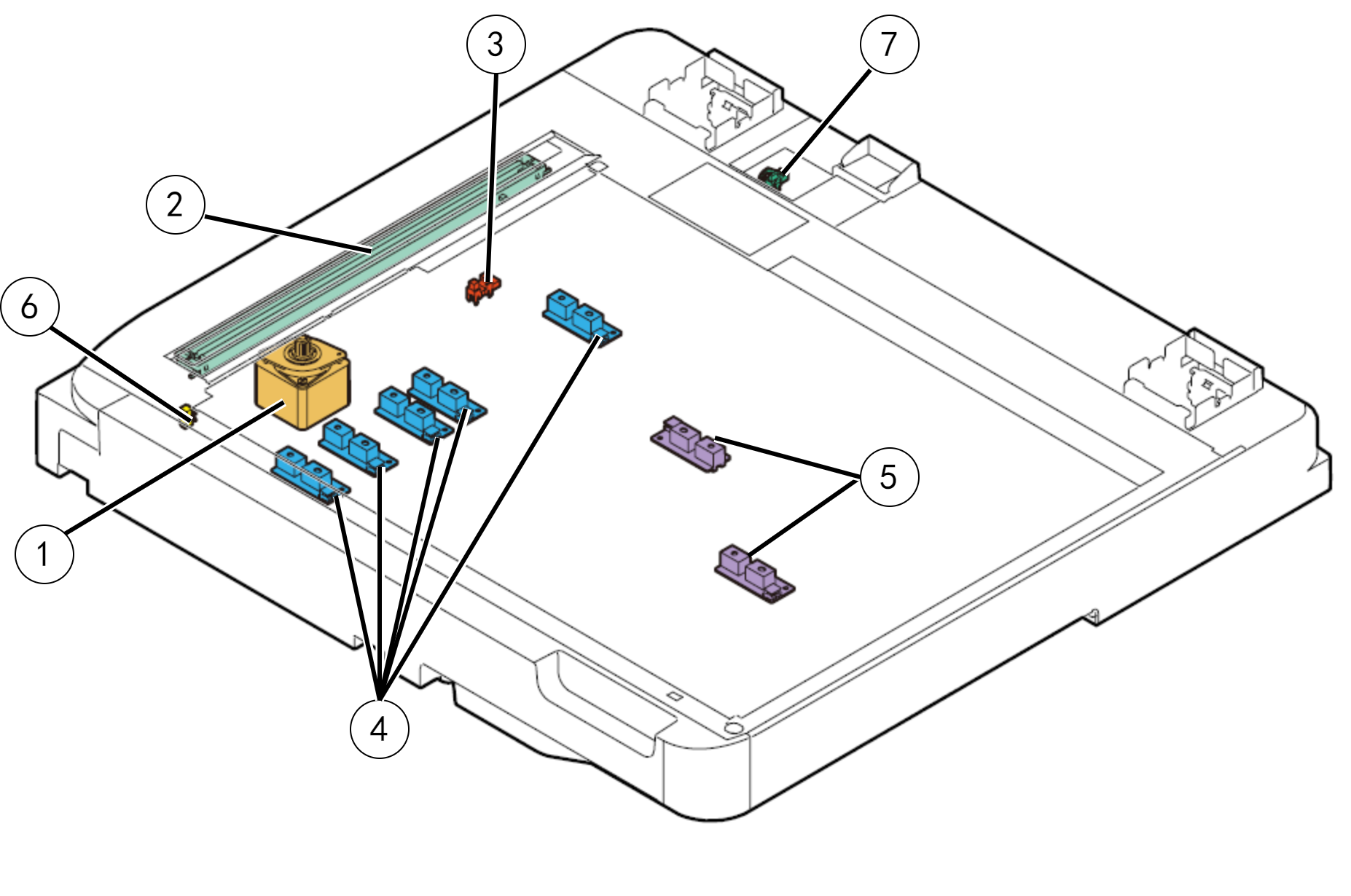

| 编号 | 名称 | 功能 | 类型 |
|---|---|---|---|
| 1 | SCN CR驱动电机 | 用于驱动扫描仪字车。 | 步进电机（24V） |
| 2 | CIS模块、SCN | 用于读取文稿台上的文稿和读取ADF表面上的文档。 | CIS图像传感器 |
| 3 | HP传感器，SCN CR | 检测扫描仪字车是否在原位。 | 传输式光遮断器 |
| 4 | SCN文档宽度传感器（x5） | 检测文稿台上放置的文档宽度。 | 反射式光遮断器 |
| 5 | SCN文档长度传感器（x2） | 检测文稿台上放置的文档长度。 | 反射式光遮断器 |
| 6 | ADF关闭传感器 | 检测ADF单元的开/关状态。 | 机械接触 |
| 7 | ADF半关闭传感器 | 检测ADF单元的半开/关状态。 | 机械接触 |
