CIS MODULE的更换作业后ADF/CIS模块、SCN/SCN上箱

执行该菜单需要以下调整表。ADF / SCN单元ASP盒中包含该表。

  • ADF,CHART(81),A4H-MTF
  • ADF,CHART (D),A3-DS
  1. 打开电源。
  2. 按下[Execution]（执行）。
  3. 自动执行以下菜单。

    • 60201阴影校准（后）

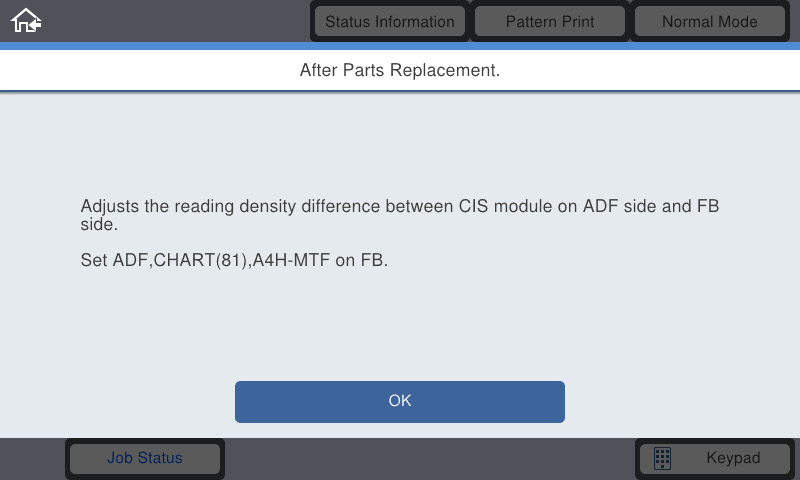

  4. 在扫描仪平板上设置A4H-MTF图表并按下[OK]（确定）。

    执行扫描仪平板的浓度校准。
  5. 在ADF上设置A4H-MTF图表并按下[OK]（确定）。

    执行ADF的浓度校准。
  6. 在ADF上设置A3-DS图表并按下[OK]（确定）。

    执行ADF扫描位置/缩放校准（600dpi）。

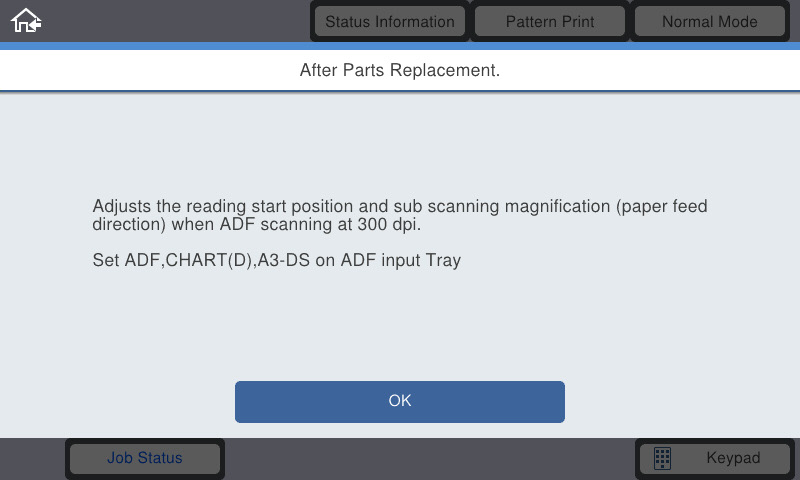

  7. 重新在ADF上设置A3-DS图表并按下[OK]（确定）。

    执行ADF缩放校准（300dpi）。
  8. 按[OK]（确定）。
  9. 选择各设置并打印渐变图案。
  10. 按[OK]（确定）完成菜单。
  11. 使用用户模式启动打印机。
  12. 将打印的渐变图案作为原稿，从ADF走纸托盘和FB进行复印。

  13. 检查复印结果，确认复印质量没有问题。

    Check Point / チェックポイント
    • 如果复印件有条带，则CIS模块的读取或玻璃表面上可能有异物。
    • 如果附着了异物，请清洁附着区域并再次检查复印结果。
